100吨3.2米液压折弯机工作特点与主要配置
液压折弯机一般是在工业上用于板材的折弯,根据系统参数控制力度以到达不同的折弯效果。100吨3.2米液压折弯机是常用型号,其结构组成包括支架、工作台和夹紧板,工作台置于支架上,工作台由底座和压板构成,底座通过铰链与夹紧板相连,底座由座壳、线圈和盖板组成,线圈置于座壳的凹陷内,凹陷顶部覆有盖板。
工作特点:
1、100吨3.2米液压折弯机采用液压电气控制,滑块行程可任意调节,并具有点动、半自动、自动等动作规范,采用点动规范可方便地进行试模和调整。
2、上动式100吨3.2米液压折弯机设计,双油缸同时工作,操作平衡、方便、安全。
3、在下死点有保压延时功能,确保工件精度。
4、折弯角度精度引用标准JB/T22572-1999 国家标准
5、100吨3.2米液压折弯机有慢速下降控制的功能,操作者能更好地控制工件。
主要配置:(选配)
1、100吨3.2米液压折弯机的主油缸活塞采用了表面镍磷处理,其硬度可达HRC60以上,与活塞相对运动的导套采用了有自身润滑性的锌基抗磨合金,可使油缸长期处于良好的工作状态。
2、采用扭轴同步,机械挡块,经济、精度高。
3、上模配有绕度补偿机构。
4.机床电器:施耐德电器
5、油缸,密封件。
6、电器箱内主要件由施耐德生产。
7、100吨3.2米液压折弯机的液压系统全部采用插装阀控制,运行稳定,液压主要元件。
8、液压泵采用标准低噪音内啮合齿轮泵NT3系列。

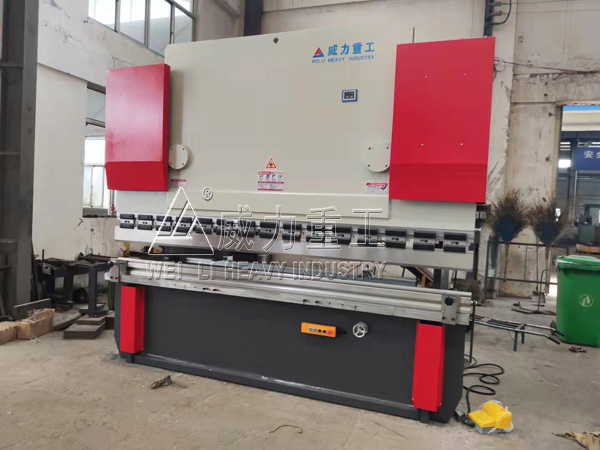

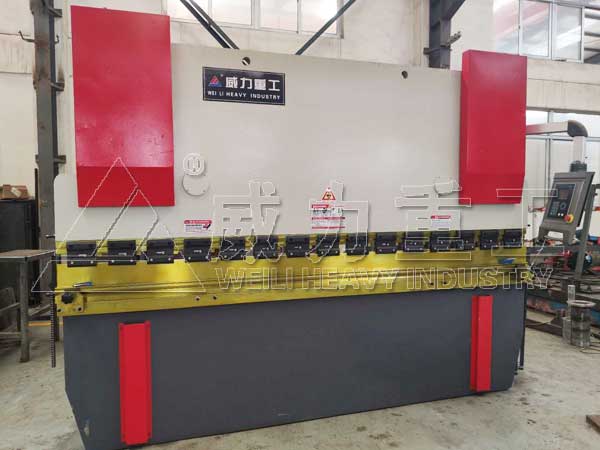

山东威力重工设计生产的这款100吨3.2米液压折弯机是由机身、扭轴、滑块、行程调节、前托料架、后挡料架、模具、液压系统及电气系统等组成。滑块部分:采用液压传动,滑块部分由滑块、油缸及机械挡块微调结构组成。100吨3.2米液压折弯机的左右油缸固定在机架上,通过液压使活塞(杆)带动滑块上下运动,机械挡块由数控系统控制调节数值。
