WC67Y-100吨/3200液压板料折弯机角度设置与操作

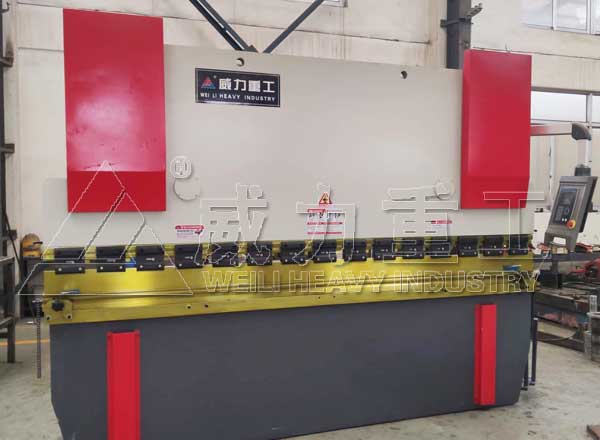

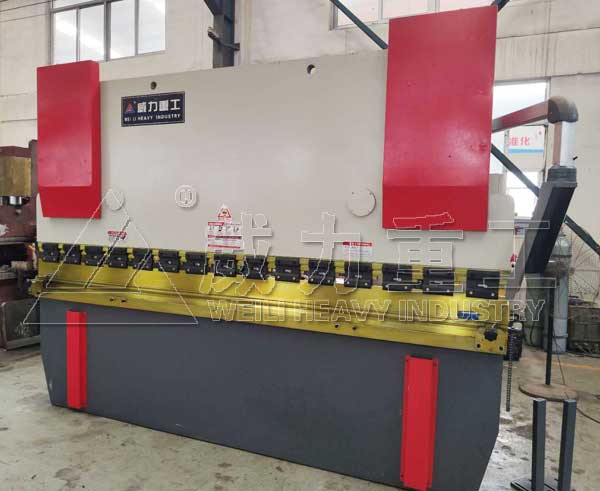

100吨3.2米液压折弯机也称WC67Y-100吨/3200液压板料折弯机， 设备刚性好、工作平稳、安全可靠、操作方便，通过折弯机电器系统和液压系统的协调控制，达到理想的折弯效果。是由滑块部分、工作台、同步系统、挡料机构等部分组成。WC67Y-100吨/3200液压板料折弯机是采用液压传动，左右油缸固定在机架上，通过液压使活塞带动滑块上下运动，机械挡块由数控系统控制调节数值。设备在进行折弯时，需要进行设备的调整，需要对折弯角度设置，具体的操作，山东威力重工对此总结如下几点：
调试与运转：
(1)当WC67Y-100吨/3200液压板料折弯机安装并校对好以后，要对其进行加注润滑油进行润滑，使之充分润滑。
(2)对联接处的紧固螺栓等进行检查，是否有松动，如有应及时紧固。
(3)对油箱进行清洁，对滤网进行检查，是否有问题。
(4)对WC67Y-100吨/3200液压板料折弯机电器件进行检查，如有问题应及时处理，检查没有问题的话，那么就可以接通电源了，然后启动电机，查看油泵的转向是否正确。如果转向正确的话，那么应让其空运转三分钟左右。
(5)各处电器及液压元件，应检查其工作是否正常。

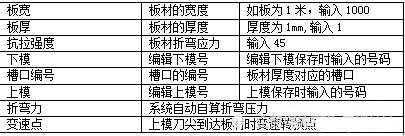

折弯角度设置：
Y1 : 角度 编程值 校正值(Y1、Y2角度校正不平行度可单独设置)上止点
Y2 : 折弯所需角度 系统计算值 完成工件角度大于90°或小于90°时校正角度 滑块回程时开启高度可设置
X1 : 编程值(折弯长度) 辅退值(挡料退让) 校正值(挡料尺寸有误差时校正)
以上参数设定完成按10进入半自动模式，按13启动，先脚踏向下进行空走程序确认，行程无误后，上板材进行折弯，检查板材角度、宽度、尺寸的测量 有误差按8编程进行参数的校正，修改确认角度，后挡尺正常后进行正常折弯
程序保存：以上参数设定完成按5保存键弹出对话框，从程序列表中选择程序名称完成保存
(4)折弯单步操作
折弯多步操作：
1、按一下自动折弯模式
2、然后点编辑第一步完成后再按下一页进入第二步
3、编写第二步结束后再按下一页进入第三步编程，以此类推编好多步程序
4、编好后按自动模式
5、按WC67Y-100吨/3200液压板料折弯机启动键即可进行多步折弯工作
WC67Y-100吨/3200液压板料折弯机的基于液压传动的原理，实行元件(缸及柱塞或活塞)构造简朴，构造上易于完成很大的任务压力、较大的任务空间和较长的任务行程，因而顺应性强，便于压抑大型工件或较长较高的工件。采用电磁力夹持，使得压板可以做出多种工件要求，而且可对有侧壁的工件进行加工，操作上也十分简便。是钣金行业工件折弯成型的重要设备，是将钢板根据工艺需要压制成各种形状的零件。山东威力重工是滕州地区大型剪板机、折弯机生产厂家，型号全，故障率低，价格优惠，是客户采购WC67Y-100吨/3200液压板料折弯机设备的理想厂家。采购了解咨询张经理：18306370898(可加微信)
