WC67Y-100吨3.2米液压折弯机液压系统工作原理特点
100吨3.2米液压折弯机的标准机型型号为：WC67Y-100T/3200，是折弯机系列产品之一，全钢焊接结构，振动消除应力，机器强度高、刚性好；配E21数控系统，E21可控制滑块和后挡料的移动，实现高效率、高精度定位；模具可根据折弯工件要求特殊定制；后挡料挡指可平滑移动。WC67Y-100吨3.2米液压折弯机做为钣金加工重要的设备，发挥着其不可替代的作用，对产品的质量、加工效率、精度起着决定性的作用。

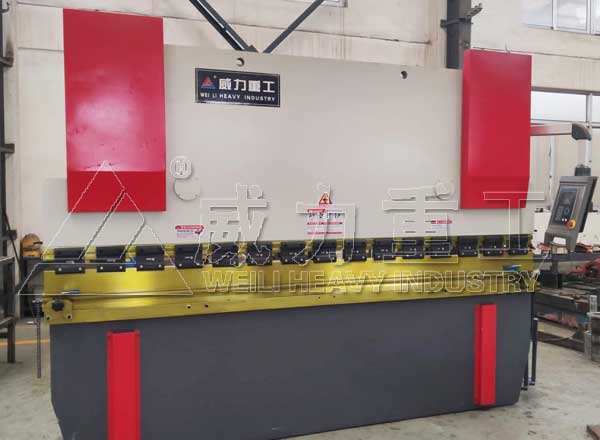

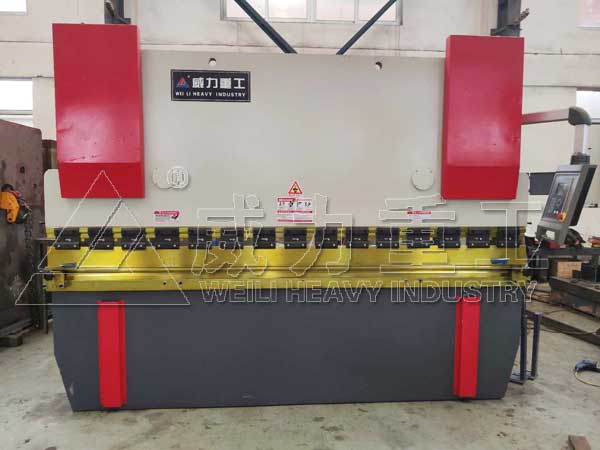

100吨3.2米液压折弯机
WC67Y-100吨3.2米液压折弯机由机架、滑块、液压系统、前托料架、后挡料、模具、电气系统等部分组成。其工作原理为：由两只平行运动的工作液压缸形成垂直向下的压力，以驱动折弯梁上的模具进行折弯工作。液压控制系统作为WC67Y-100吨3.2米液压折弯机的大脑，主要控制折弯过程的同步运行和液压缸在机器满负荷工作时的定位。
100吨3.2米液压折弯机液压系统的工作原理：
⑴、油泵启动
电动机按泵箭头标注的方向旋转，即顺时针方向，带动轴向柱塞泵运转，油液通过管路进入阀板和电磁溢流阀回油箱，当 19 号阀封闭时，20 号油缸下腔油液保持滑块停在固定位置上。
⑵、向下运动
WC67Y-100吨3.2米液压折弯机快速下行运动通过折弯机梁及各附件的自重和油液的压力产生运动。在此过程中，液压缸无杆腔通过充液阀进油，有杆腔将产生背压，油液快速回流。快进运动从上死点开始，经过一个短暂的减速阶段后， 在接近折弯板材一定距离处，滑块速度减慢。
⑶、折弯
折弯阶段从无杆腔建压开始。折弯速度一方面受到油泵供油量的限制，另一方面，可通过比例阀方向阀来调节。同时，方向阀也控制折弯梁的同步运行和下死点的定位。折弯力的限制则由比例溢流阀限制泵的压力来完成。相应的速度、同步、定位和压力的给定值均来自数控器。
⑷、减压
无杆腔的减压是在到达下死点时开始，或者是在持续了一个短暂的保压时间之后开始，这样就使材料有充足的时间成形，进一步提高制件的尺寸精度。保压和减压均由比例方向阀按着数控器的指令来完成。为了提高加工效率，须使减压时间尽可能地短，但是为了避免在WC67Y-100吨3.2米液压折弯机整个系统中产生卸荷冲击，要求尽量延长泄压时间。总之， 减压曲线应尽量平稳，不允许太陡。整个过程的优化通过比例方向阀来实现。
⑸、主缸回程
泵的流量和液压缸有杆腔的承压面积， 决定了最大回程速度，在大多数情况下，接近最快速度。
回程也同样要求同步运行，从有杆腔减压开始到上死点结束。
在回程的瞬时要求 8 号 YV2 电磁铁先复位 2s 实现泄压，随后 11 号 YV3、24 号 YV6 电磁铁工作，滑块回程，回程速度恒定。
100吨3.2米液压折弯机的液压控制形式：
1、中央控制块
中央控制块的形式是将三个控制块合成一个控制块。它主要用于一些特殊结构的弯曲机。由于控制原因，控制块与两个冲压液压缸之间的连接管必须对称布置，并确保两个液压缸之间的距离不超过。因此，中央控制块应尽可能放置在机器的中央。
2、三控制块
这种风格有三个控制块。两个中间板充液阀的主控制块直接安装在液压缸上，实现了主控制块与液压缸腔之间的无管道连接。WC67Y-100吨3.2米液压折弯机的主控制块主要由重要比例换向阀、位置监控换向阀和背压部件组成。
