100吨/3200液压折弯机WC67Y-100T/3200折圆弧方法

来源：www.weili-mc.com 浏览：发布日期：2022-12-01 16:56:24【大中小】

100吨3.2米液压折弯机的标准型号为WC67Y-100T/3200，是一款常用的折弯设备，采用全钢焊接结构，振动消除应力，机械强度高、刚性好。液压上传动，平稳可靠。机械档块，扭轴同步，精度高。后档料距离、上滑块行程电动调节，手动微调、数字显示上模配有挠度补偿机构，250吨以上采用下挠度补偿机构。适用于大型钢结构件，铁塔，路灯杆，高灯杆，汽车梁，汽车车厢等相关行业。100吨/3200液压折弯机WC67Y-100T/3200在日常的生产使用中，除了可以用于折弯外，还可对板料进行弯边、拉伸、压圆、冲孔等。

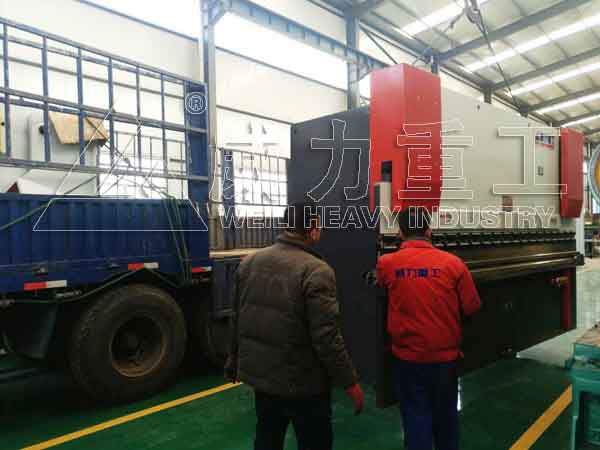

100吨3.2米液压折弯机厂家发货

100吨/3200液压折弯机WC67Y-100T/3200可以小幅度的折弯，这样就能折出圆弧，以下是具体步骤：

1、把你想要折圆弧的地方，放在100吨/3200液压折弯机WC67Y-100T/3200下。

2、按动开关，折弯机下压。

3、100吨/3200液压折弯机WC67Y-100T/3200压住铁片后，手只需要小幅度的抬起即可，这样就不会形成过大的角度。

4、这时再把折弯机抬起，把铁片往前送，重复以上三步，根据你想要圆弧的大小，重复做三次，或三次以上。

5、在这里，我们就重复三次，折一个半圆的圆弧。

6、这样就能折出一个圆弧，可见效果不错。每次进刀算法：板厚2mm折弯角度120度折弯外部半径30中性层半径29，圆弧折弯我们算展开取中性层的弧长。所以算折弯刀数及每刀折弯角度也按中性层弧长算中性层距边的距离为板厚的一半。上图中圆弧折弯要折多少刀，每刀的折弯角度多少？

如果我们每刀进2mm。折弯刀数=弧长/2mm=30.37/2=15折弯刀数15折弯角度=180- {（2/弧长）X（180-折弯角度）}=180-{(2/30.37)X60}=176每刀折弯角度176度如果我们折弯操作的时候没法量弧长也可以按照下面公式计算折弯角度=180-{（2/3.14X中性层半径）X180}=180-{（2/3.14X29)X180}=176如果你想每刀进3mm就把上面公式里的2换成3当然上面公式是理论计算公式。

实际加工中再根据上面公式计算出来的结果调整。

100吨/3200液压折弯机的操作程序：

1、结合电气部分的说明，了解100吨/3200液压折弯机WC67Y-100T/3200各按钮的功能，接通电源，电源指示灯、挡料计数器亮。

2、按电机起动按钮SB5，启动主电机，检查电机（与油泵同轴）旋转方向是否与油泵铭牌上旋向一致。如不符，则应改正，取得一致后，再进行下述调节工作。

3、按所剪板料厚度旋转手轮，调节刀片间隙，间隙值见表盘手轮的刻度和刀口间隙推荐表。（注：表盘手轮红针每旋转一圈，代表间隙调整为0.12，顺时针为增大，逆时针为减小。）

4、根据所剪板需要长度，调节后挡料距离。

5、根据需要选择剪切功能开关（如单次，连续）。

WC67Y-100T/3200液压板料折弯机

6、上述工作准备完后，即可进行试剪，踩下脚踏开关进行剪切工作（单次剪切时，应每次踏动开关一次，连续剪切时，只须将旋转按钮SA3旋转至连续档即可）。

7、当发生故障或需要100吨/3200液压折弯机WC67Y-100T/3200停机时，按下红色急停按钮即可。经过空运转试车和负荷试车后，工作状态符合机器规范，则可以投入正常工作，如若出现异常应予排除，才能投入正常工作。
