液压折弯机的使用方法与操作步骤

来源：www.weili-mc.com 浏览：发布日期：2022-07-08 11:12:07【大中小】

结构说明：

　　1、滑块部分：采用液压传动，滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上，通过液压使活塞(杆)带动滑块上下运动，机械挡块由数控系统控制调节数值;

　　2、工作台部分：由按钮盒操纵，使电动机带动挡料架前后移动，并由数控系统控制移动的距离，其最小读数为0、01毫米(前后位置均有行程开关限位);

　　3、同步系统：该机由扭轴、摆臂、关节轴承等组成的机械同步机构，结构简单，性能稳定可靠，同步精度高。机械挡块由电机调节，数控系统控制数值;

　　4、挡料机构：挡料采用电机传动，通过链操带动两丝杆同步移动，数控系统控制挡料尺寸。

液压折弯机的使用方法：

1、首先是接通电源，在控制面板上打开钥匙开关，再按油泵启动，这样你就听到油泵的转动声音了。(此时机器不动作)

2、行程调节，折弯机使用必须要注意调节行程，在折弯前一定要试车。折弯机上模下行至最底部时必须保证有一个板厚的间隙。否则会对模具和机器造成损坏。行程的调节也是有电动快速调整和手动微调。

3、折弯槽口选择，一般要选择板厚的8倍宽度的槽口。如折弯4mm的板料，需选择32左右的槽口。

4、后挡料调整一般都有电动快速调整和手动微调，方法同剪板机。

5、踩下脚踏开关开始折弯，折弯机与剪板机不同，可以随时松开，松开脚折弯机便停下，再踩继续下行。

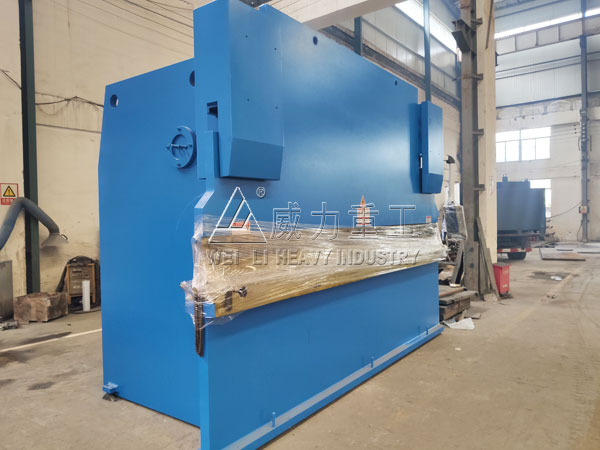

200吨液压折弯机

液压折弯机的工作原理：

由液压系统产生压力通过模具传导，最终获得所需的材料形状的工作过程。

液压折弯机折弯的操作步骤：

一、安装上、下模：

①检查液压折弯机，根据产品的形状、厚度、尺寸的要求选择对应的上下模进行安装；

②利用内六角扳手和内六角螺丝将上模紧固在上行程固定板上；

③松开定位以及下模夹紧装置，调节下模与上模对应（此时不可紧固下模）。

二、行程调节：

①点动脚踏开关将上模向下点动；

②当上模与下模距离接近于｛t+（5-10mm）｝（t板料厚度）时，调节液压折弯机背后的行程控制器，使当前位置为上模行程下死点；

③脚踩脚踏开关退回上模到上止点，按住行程微调下移开关使上模下移大于｛t+（5-10mm）｝，点动脚踏开关使上模下移与下模凹槽完全研合，此时用下模锁紧装置将下模锁紧；

④脚踩脚踏开关将上模向上退回；

三、试模折弯：

①将与折弯加工的同等厚度板废料放在下模凹槽上面；

②脚踩脚踏开关将上模下移对材料进行折弯。调节行程微调开关使材料折弯的角度满足图纸技术要求；

③脚踩动脚踏开关使上模退回到上止点。

四、调节定位：

①根据液压折弯机图纸及工艺要求，确定折弯高度尺寸h；

②通过折弯高度尺寸来调节定位，直到折弯出来的工件高度满足图纸要求；

③调节定位方法之一：

a、测量出下模凹槽中心至下模外边缘距离L；

b、利用游标卡尺及定位调节开关调节边缘到定位器的尺寸=L+h。

五、检测：

取出工件查看折弯角度及尺寸是否满足图纸技术要求，若不满足则继续试模、调节定位直至折弯出来的工件角度满足图纸要求。

六、摆放工件：

①用手将工件放在液压折弯机的下模上，前端靠紧定位；

②手托着工件，人与工件的距离保持一臂距离左右；

③工件较大时需2人或多人协助折弯。

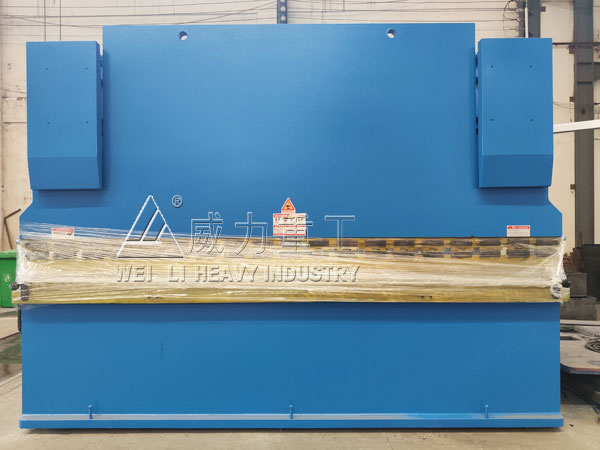

液压板料折弯机

七、折弯：

①用脚踩动脚踏行程下降开关；

②因上下模闭合手托着随工件两端会向上慢慢翻起（注意不要划伤手）；

③当上模到下止点后，用脚踩动脚踏行程上升开关至上止点；

④取下工件放置；

⑤若是批量折弯步骤同上。

八、折弯结束：

①将上模降到下止点；

②断开电源；
③清理现场。
