160T/3200液压折弯机(160吨3.2米板料折弯机)技术参数

来源：www.weili-mc.com 浏览：发布日期：2021-10-09 16:03:32【大中小】

WC67Y-160T/3200液压板料折弯机也称为160吨3.2米折弯机，是一种能够对薄板进行折弯的机械设备。160T/3200液压折弯机(160吨3.2米板料折弯机)属于折弯机的一种，用于板料的折弯。该设备由于其具有适应性强、效率高、工作平稳速度快、比功率大、机动性好、操作轻便等优点，因此在机加工行业内应用广泛。采购想了解该设备，其中技术参数是必须要了解的项目，以下是山东威力重工160T/3200液压折弯机(160吨3.2米板料折弯机)技术参数：

液压折弯机型号	公称压力KN	工作台长度mm	立柱间距mm	喉口深度mm	滑块行程mm	大开启高度mm	电机功率KW	外形尺寸 mm
WC67Y-160T/3200	1600	3200	2600	320	200	470	11	3260×1940×2600
WC67Y-160T/4000	1600	4000	3200	320	200	470	11	4060×1960×2680

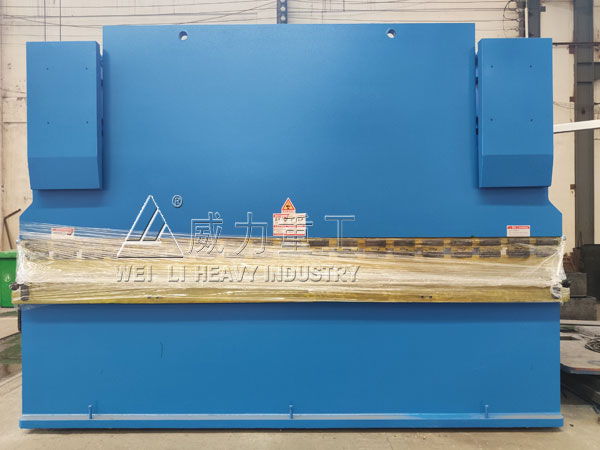

160吨3.2米液压板料折弯机

折弯机的特点：

1、160T/3200液压折弯机(160吨3.2米板料折弯机)采用全钢焊接结构，振动消除应力，机器强度高、刚性好。

2、液压上传动，平稳可靠。

3、160T/3200液压折弯机(160吨3.2米板料折弯机)机器挡块，扭轴同步，精度高。

4、后挡料距离、上滑块行程电动调节。

5、手动微调，数字显示。

6、上模配有挠度补偿机构。

折弯机组成部分：

1、机架部份

160T/3200液压折弯机(160吨3.2米板料折弯机)机架由左右立柱、油箱、撑挡等工件焊接成整体框架，工作台紧固联接于左右立柱下部。

2、滑块部分

滑块部分由滑块、油缸及机械挡块微调结构等组成。滑块采用整体面板结构，左右油缸固定在机架上，通过液压使活塞(杆)带动滑块上下运动。

机械挡块外置于两油缸顶部，结构紧凑，两边同步调节。开业礼品当滑块(上模)左右不等时，将滑块停于上死点，脱开机械挡块两边同步传动轴的联轴套，转动左右油缸上部蜗轮箱中任意一边蜗杆(正转或逆转)再将滑块压置下死点，测量再调整(重复以上操作)直至滑块(上模)左右等高，后再将联轴套上定位装入。

3、同步机构

由扭轴、臂组成的机械强迫同步机构，结构简单，性能稳定可靠，同步精度高。

4、后挡料机构

由工作台前的按钮盒操纵，使电动机带动挡料架前后移动，并由数字显示移动的距离，其小读数为0．10毫米。(前后位置均匀有行程开关限位)。后挡料器上顶杆能绕轴心转动以防止工件在折弯时造成损坏，操作方便、快捷、挡料精度高。

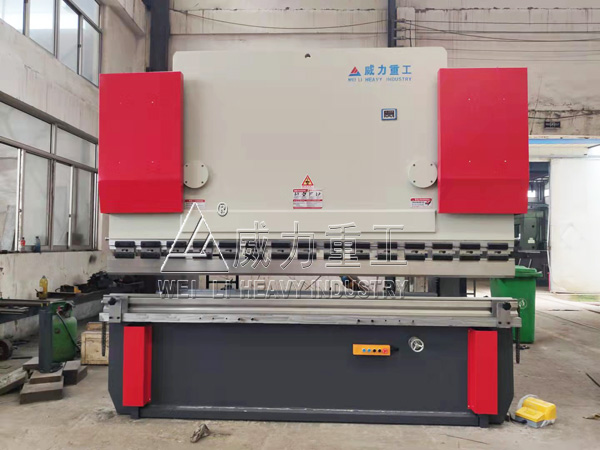

WC67Y-160T/3200液压板料折弯机

5、机床电气系统

160T/3200液压折弯机(160吨3.2米板料折弯机)电气控制系统概述如下：

主电源：380V、50Hz，三相，控制电源：220V。主电路、各电机均采用自动开关作短路保护和过载保护。控制回路部分均采用熔断器作短路保护。机器的主要元件均可靠接地。

160T/3200液压折弯机(160吨3.2米板料折弯机)有三种工作方式，由万能转换开关来选择点动、单次、连续。机器操作由脚踏开关控制，方便、快捷。本机设有电源及机器工作状态指示灯，电器元件采用西门子。线路简洁，安全、易于维护。

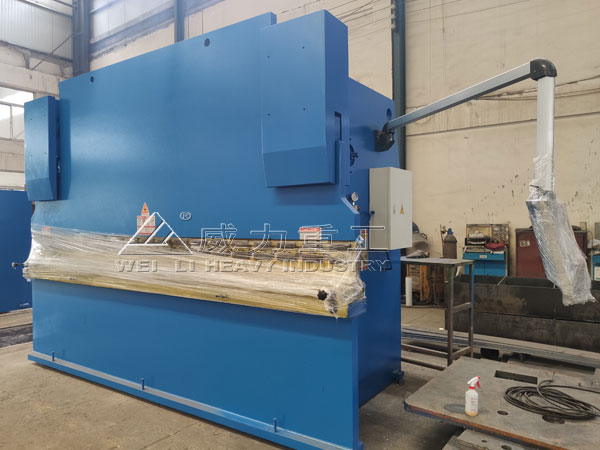

160吨3.2米数控折弯机

技术与工艺：

1、 160T/3200液压折弯机(160吨3.2米板料折弯机)采用先进的液压集成阀块。结构紧凑，湖南机床减少管路连接，提高了系统的可靠性与易维修性。

2、折弯机采用并联油缸、为保证滑块在下死点精确定位，在油缸内设置机械挡块机构，由电机调整。滑块在行程中的同步，采用机械同步机构，结构简单，稳定可靠，维修方便。

3、WC67Y-160T/3200液压板料折弯机滑块行程可调节。

4、折弯机模具采用合金钢经过锻造、铣削、热处理磨削等加工而成。上模采用多件短模并接成整体长模，具有精度高、互换性好。便于装卸等特点。
