WC67Y-400T/4000液压板料折弯机组成与电机种类
WC67Y-400T/4000液压板料折弯机也成400吨4米液压折弯机，属于折弯机系列较大机型。本机采用全钢焊接结构，振动时效消除应力，具有很好的刚性和高强度，保持精度高；整个机架刚性好，工作平稳、安全可靠、操作方便；引入弹性力学原理有效控制结构件的变形，故能获得满意的折弯构件。控制系统：南京埃斯顿E21简易数控系统。WC67Y-400T/4000液压板料折弯机的结构组成是怎样的?以及该设备中有几种电机以及作用是怎样的？一起了解下。

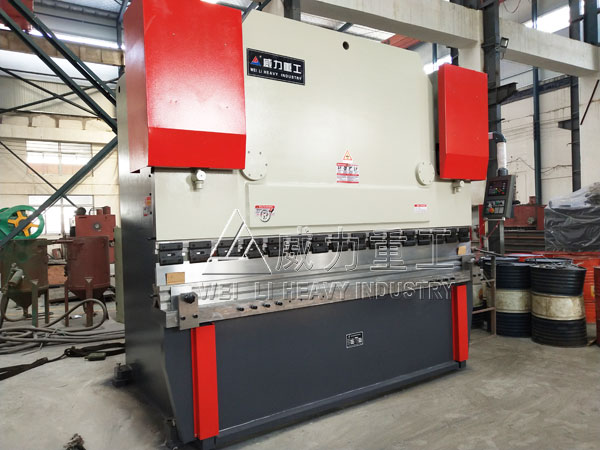

400吨4米液压折弯机
WC67Y-400T/4000液压板料折弯机组成：
1、WC67Y-400T/4000液压板料折弯机的部件包括同步系统、滑块部分、挡料机构和工作台部分等。这里的同步系统由扭力轴、摆臂、关节轴承等部分组成，整体结构简单，性能稳定可靠，同步精度高。
2、由于液压折弯机采用液压传动方式，其滑块部分由滑块、油缸和机械块微调结构组成；数控折弯机的左右油缸固定在机架上，活塞通过液压驱动滑块上下移动，机械停止由数控系统控制调节。
3、WC67Y-400T/4000液压板料折弯机由电机驱动，电机通过链式操作带动两根螺杆同步运动，数控系统控制物料的大小。其工作台由按钮盒操作，使数控折弯机的电机带动挡板架前后移动，移动距离由数控系统控制。
WC67Y-400T/4000液压板料折弯机电机种类及作用：
WC67Y-400T/4000液压板料折弯机的主控电路中包含三个电动机，分别是主电动机（油泵电动机）、后挡料电动机以及滑块行程电动机。其中挡料电动机与滑块行程电动机有正负之分。各个电动机通断都是由相应的电磁接触器控制的。接触器主要用于控制电动机等设备，具有低压释放的保护功能，是机电传动系统中应用广泛的电器之一，其工作原理是：当线圈通电后，线圈电流在铁心中产生磁通对衔铁产生克服复位弹簧反力的电磁吸力，从而使衔铁带动触点动作。

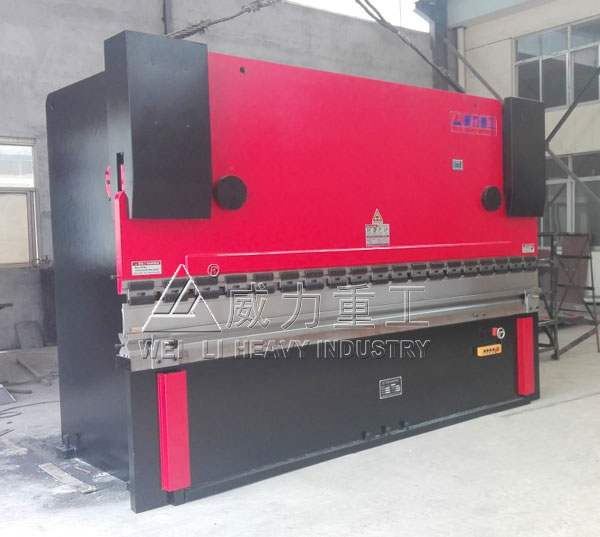

400吨液压板料折弯机
WC67Y-400T/4000液压板料折弯机采用液压传动，滑块部分由滑块、油缸及机械挡块微调结构组成。滑块的行程长度可任意调节，对不需太长的折弯工件的行程，由机械挡块进行调节，可显著提高工作效率。左右油缸固定在机架上，通过液压系统使活塞带动滑块上下运动。山东威力重工机床有限公司是滕州地区较大型剪板机、折弯机生产厂家，设计生产的剪板机、折弯机设备型号齐全，价格优惠，质量过硬，售后服务完善。采购高性价比的剪板机、折弯机设备，就找我们公司，了解更多致电联系张经理：18306370898（可加微信）
