100吨200吨300吨3.2米液压板料折弯机由几部分组成

来源：www.weili-mc.com 浏览：发布日期：2020-02-20 11:50:51【大中小】

100吨200吨300吨3.2米液压板料折弯机由几部分组成？

100吨200吨300吨3.2米液压板料折弯机是山东威力重工主营热销的折弯机设备之一，该设备组成由支架、作业台和夹紧板，作业台置于支架上，作业台由底座和压板构成，底座经过铰链与夹紧板相连，底座由座壳、线圈和盖板组成，线圈置于座壳的凹陷内，凹陷顶部覆有盖板。使用时由导线对线圈通电，通电后对压板发生引力，从而完成对压板和底座之间薄板的夹持。由于选用了电磁力夹持，使得压板能够做成多种工件要求，而且可对有侧壁的工件进行加工。组成该设备比不可少的部分都有哪些？这里跟随山东威力重工小编一起了解下：采购咨询张经理：18306370898（可加微信）

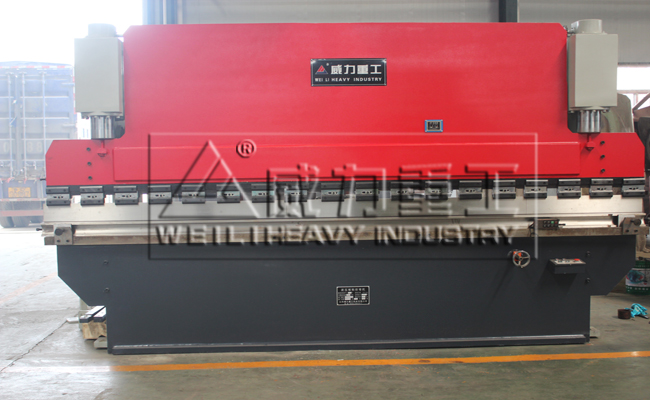

100吨3.2米液压板料折弯机

★　机架部份

机架由左右立柱、油箱、撑挡等工件焊接成整体框架，工作台紧固联接于左右立柱下部。

★　滑块部分

滑块部分由滑块、油缸及机械挡块微调结构等组成。滑块采用整体面板结构，左右油缸固定在机架上，通过液压使活塞（杆）带动滑块上下运动。

机械挡块外置于两油缸顶部，结构紧凑，两边同步调节。当滑块（上模）左右不等时，将滑块停于上死点，脱开机械挡块两边同步传动轴的联轴套，转动左右油缸上部蜗轮箱中任意一边蜗杆（正转或逆转）再将滑块压置下死点，测量再调整（重复以上操作）直至滑块（上模）左右等高，最后再将联轴套上定位装入。

★ 电气系统

100吨200吨300吨3.2米液压板料折弯机器电气控制系统概述如下：

主电源：380v、50hz，三相，控制电源：220v。主电路、各电机均采用自动开关作短路保护和过载保护。控制回路部分均采用熔断器作短路保护。机器的主要元件均可靠接地。

本机器有三种工作方式，由万能转换开关sa3来选择点动、单次、连续。机器操作由脚踏开关控制，方便、快捷。100吨200吨300吨3.2米液压板料折弯机设有电源及机器工作状态指示灯，电器元件采用西门子。线路简洁，安全、易于维护。

★ 液压系统

液压系统由电机、齿轮泵、阀组、油箱、油管以及液压附件组成。

液压系统最大工作压力为20mpa，通过主回路系统阀调定。液压阀选用上海液压阀，密封件为，管路布置简洁、泄漏少、维护调试方便。

★ 折弯工件精度补偿机构

微调机构设于上模，用于上模的上下补偿微调，以保证折弯工件精度：有时折弯工件在全长角度稍有偏差，为了得到较好的折弯角度的一致性，可略松开模具紧螺钉（注意上模脱落损坏模具），左右移动斜楔块，进行对上模的上下微调，再紧固螺钉，重新试折直至达到满意要求为止。

★　同步机构

由扭轴、臂组成的机械强迫同步机构，结构简单，性能稳定可靠，同步精度高。

★ 后挡料机构

后挡料器上顶杆能绕轴心转动以防止工件在折弯时造成损坏,操作方便、快捷、挡料精度高。

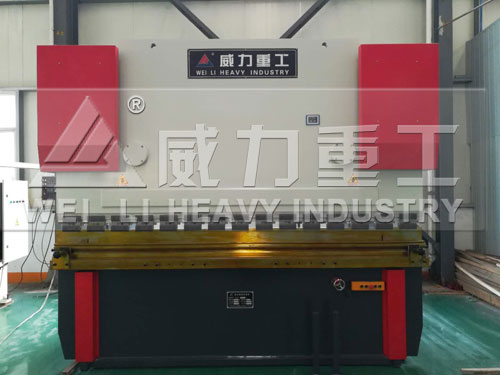

200吨3.2米液压板料折弯机

买方的准备工作：

1、按卖方提供的图纸做好基础；

2、买方提供起重设备、及相关工具、人员配合；

3、准备足够的46#抗磨液压油、联机电线、试机材料等。

售后服务：

1、设备运抵需方后，在需方提供一般工具的情况下，由供方进行免费调试及操作人员培训。

2、质量保修期：自安装调试、验收合格、交付用户之日起一年；

100吨200吨300吨3.2米液压板料折弯机对折弯金属板料具有较高的劳动生产率和较高的作业精度，选用不同形状的上下模具，可折弯成各种形状工件，滑块行程一次即可对板料进行一次折弯成形，通过多次折弯即可取得较杂乱形状的工件，当配备相应的配备后，还能作冲孔用。采购定做高性价比的液压板料折弯机床设备，欢迎咨询张经理：18306370898（可加微信）或0632-5850029

本文由：折弯机厂家搜集整理
