钣金机箱机柜的生产制造离不开液压折弯机的巧妙帮助，在这个过程中，最难的部分就属于折弯机的Z折工艺。具体的操作步骤需要专业人士帮助解答，这里小编结合技术，简单介绍一二。



使用100吨液压折弯机生产钣金机箱机柜的基本加工方式，如下料、折弯、拉伸、成型、焊接。 每一种加工方式所要注意的工艺要求工艺Z折是折弯工艺中难度比较复杂，大概分为4个分段。

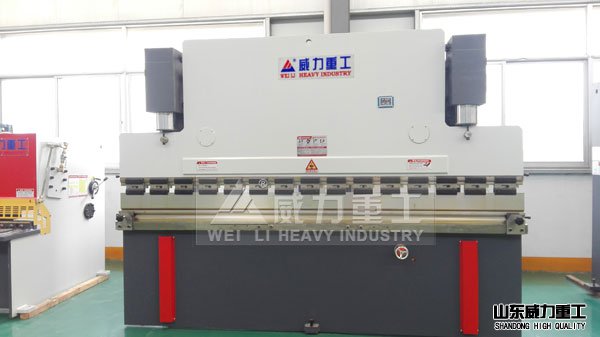

100吨3200液压折弯机生产厂家


100吨液压折弯机在进行Z折1(直边段差).1. 当H/5T时, 分两次成型时,按两个90°折弯计算  2. 当H￠5T时, 一次成型, L=A+B+K  K值依附件中参数取值。

Z折2(非平行直边段差). 展开方法与平行直边Z折方法相同(如上栏),高度H取值见图示。

Z折3(斜边段差). 1. 当H￠2T时  j当θ≦70°时,按Z折1(直边段差)的方式计算, 即: 展开长 度=展开前总长度+K (此时K’=0.2)  k当θ>70°时完全按Z折1(直边段差)的方式计算  2. 当H/2T时, 按两段折弯展开(R=0 θ≠90°)。

Z折4(过渡段为两圆弧相切):  1. H≦2T 段差过渡处为非直线段为两圆弧相切展开时,则取两圆弧相切点处作垂线,以保证固定边尺寸偏移以一个料厚处理,然后 按Z折1(直边段差)方式展开  2. H>2T,请示后再行处理。

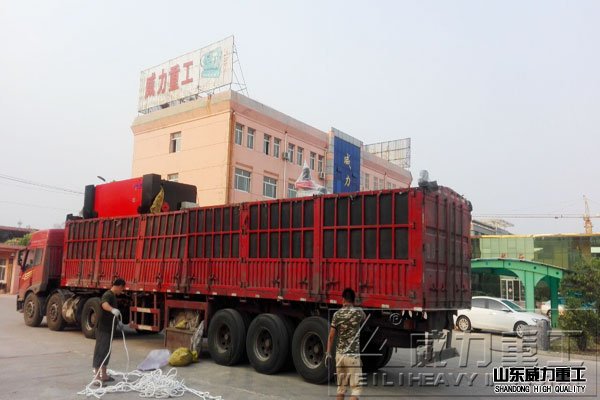

液压剪板机折弯机厂家装车发货

在使用100吨液压折弯机折弯时用户需要提供需要折弯时选用的材料、如果材质是SPCC 那一类的，厚度是5mm，常用槽宽是25V；折弯的R角是由折弯下模（也就是V槽）决定的，属于自然R角，会小于板厚，用大V槽折，R角会加大，反之亦小，要美观的话当然R角越小越好，但是有个问题，该用小V槽的话必须考虑折弯机的压力、太小的V槽是折不起来90度的，而且压痕也深；选用V槽不一样，展开尺寸也是不一样的，如果是选用常用槽宽（25V），内系数是1.6，展开尺寸为L=141.6mm。。。如果折弯机吨位有限制而导致角度压不到位，可以先用你们现有的大V槽先把角度带起来，再用小V槽把R角处压实就可以了，也就是分多次压。
