一、 一般原则

1. 折弯件在弯曲变形区截面会产生变化，折弯半径与板后之比越小，截面形状变化越大

2. 折弯件的弯曲线最好垂直与扎纹方向，最好将毛胚的光洁面作为弯曲件的外表面，以减少外层拉裂

3. 折弯成型时会产生回弹现象，折弯半径与板厚之比越大，回弹就越大

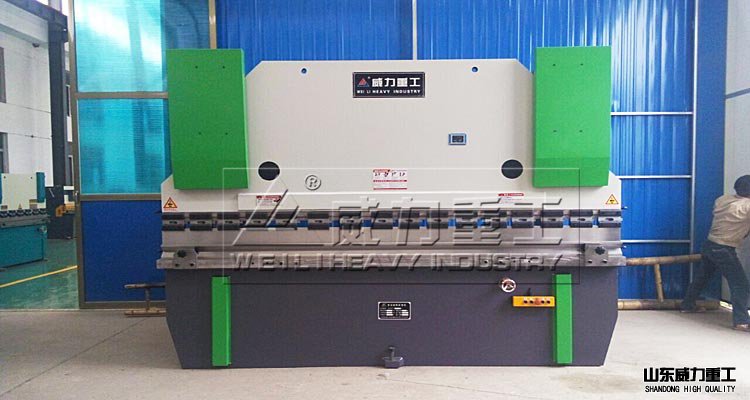

100吨液压折弯机生产车间

二、  折弯半径选择

1.折弯件的折弯半径应选择适当，不宜过大或过小，最小折弯半径只有在结构上必要时才选用。

三、  工艺要求

1、 材料的长、宽、厚，料纹方向应符合图纸要求；板材表面清洁。

2、 根据图纸要求及材料选用适合的模具。

3、 检查100吨液压折弯机工作状况并对设备进行加工前的维护保养。

4、 在使用100吨液压折弯机加工前和加工过程中，应对模具折弯表面进行清洁、润滑。



四、工艺质量

1、外观

2、非加工表面应保持清洁，原材料如有表面保护膜，如对加工实现或零件精度不造成影响，应予以保留；表面划伤程度不得超过较重划伤的规定，出口产品不得超过轻度划伤的规定。

3、表面压痕，即钣金表面呈周期性或非周期性凹状的印痕，按加工钣金材料长度≯5×10/m。

4、弯曲表面不得有明显的拉伸裂纹。

5、折弯角边缘不得有裂边。当不可避免存在折弯裂边时，应在裂边处开适当大小的工艺孔。

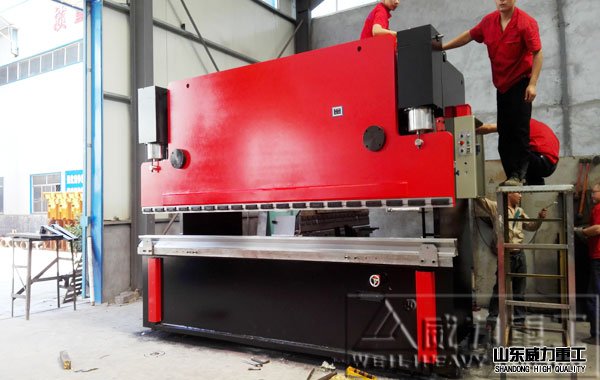

折弯机完成定做生产装车发货


五、尺寸

1、结构件和各个开孔、槽的相对位置线性尺寸及其公差应符合图纸要求，未注公差应公差等级m级的要求。

2、对角线尺寸在满足线性尺寸，形状位置尺寸或公差要求的前提下，应符合：

3、对角线长度≤550毫米时，其对角线之差不大于1.5毫米；

4、对角线长度＞550毫米以上警方，其对角线之差不大于3毫米

六、形状

1、直线度、平面度 、垂直度未注公差公差等级L级的要求。

2、平行度的未注公差值等于给出的尺寸公差值，或是直线度和平面度未注公差值中的相应公差值取较大者。

3、其它要求由图样或工艺文件给出。



七、 检验

1、多件钣金折弯件加工前必须进行首件检测。

2、外观检验按4.1条要求。

3、折弯件尺寸检验按4.2条要求。

4、折弯件形状检验按4.3条要求。

5、经返工、返修的折弯件按检验程序重新检验，并不得降低质量指标。

6、其它质量要求应在图样和工艺文件的规定下进行检验并作出判别。



山东威力重工折弯机生产加工

八、安全

1、应尽量避免偏负荷的压弯。

2、工件的折弯力不得大于公称力。

3、折弯工件下模V形槽口开口尺寸，应大于6~8倍板料厚度。

4、 操作者操作时需要戴防护手套作。

5、100吨液压折弯机上、下模具间的间隙必须调整均匀，其间隙可比板厚大1mm。

6、不允许在100吨液压折弯机模具上和工件台放置工具、测量器具等。

7、加工件应轻拿，轻放，避免拖动、扔丢现象；现场堆码高度最大不超过1m。
