WC67K-100T/3200数控折弯机刀片的工作原理?
100T/3200折弯机设备山东威力重工设计生产有液压型、数控型两种。WC67K-100T/3200数控折弯机主机主要构件采用三维有限元分析和优化设计;确保该机设计美观、结构可靠、工作稳定;使用该设备进行折弯的关键就在于刀片的好坏与机器的质量的好坏等有很大关系。
100T/3200数控折弯机刀片的工作原理:
WC67K-100T/3200数控折弯机刀片是通过采用主油缸(固定在墙板上)做向下折弯运动、氮气缸回程,WC67K-100T/3200数控折弯机的上刀架在折弯过程中绕一固定轴线作圆弧摆动,通过杠杆作用,将运动和动刀传递给折弯刀片,完成整个折弯过程。
所以整机的刚性对折弯质量及精度影响非常之大,是刀片使用寿命的决定性因素,WC67K-100T/3200数控折弯机的结构设计及装配质量会引起机床自身在剪切过程中产生的变形,WC67K-100T/3200数控折弯机的动态刚性包括折弯受力后机床部件相对位置的偏移,刀架运动轨迹重复性的不统一,会产生刀片剪切间隙的不稳定,机床故障率高,刀片使用寿命短,误工误事。

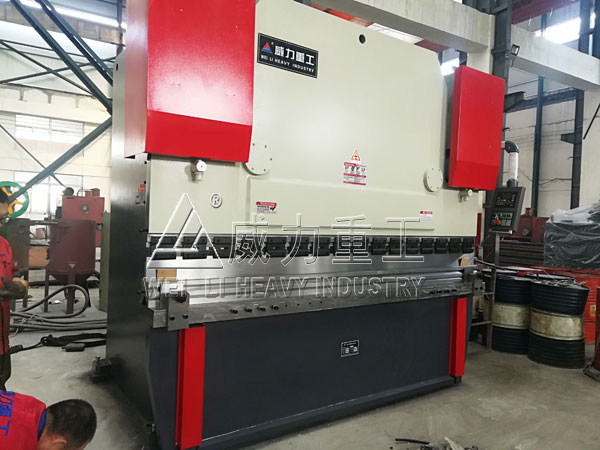

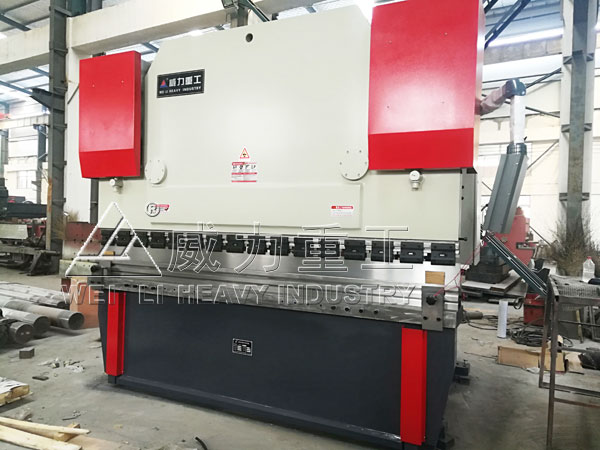

山东威力重工设计生产的这款100吨3.2米数控折弯机设备的四缸结构的两个整体焊接机架,经应力处理后,由大型落地镗铣床精密加工,保证四个油缸的贴合面和四个导轨面平行、可靠;滑块和工作台立板的四个导轨面、贴合面一次装夹加工成型,保证了机床足够的刚度、工作精度和稳定性;模具刀口垂直面的直线度更高。WC67K-100T/3200数控折弯机采用全钢焊接结构,振动消除应力,机器强度高、刚性好;配E21数控系统,E21可控制滑块和后挡料的移动,实现高效率、高精度定位;模具可根据折弯工件要求特殊定制;后挡料挡指可平滑移动。
公司设计生产的剪板机、折弯机设备质量有保障,故障率低,售后服务完善,机器设备质保一年,终身维修,想了解更多,可咨询张经理:18306370898(可加微信)
