WC67Y-160吨3.2米液压折弯机(160T/3200)组成结构？
WC67Y-160吨3.2米液压折弯机是一种能够对薄板进行折弯的机器。其结构主要包括支架、工作台和夹紧板，工作台置于支架上，工作台由底座和压板构成，底座通过铰链与夹紧板相连，底座由座壳、线圈和盖板组成，线圈置于座壳的凹陷内，凹陷顶部覆有盖板。使用时由导线对线圈通电，通电后对压板产生引力，从而实现对压板和底座之间薄板的夹持。由于采用了电磁力夹持，使得压板可以做成多种工件要求，而且可对有侧壁的工件进行加工，操作上也十分简便。
160吨3.2米液压折弯机的组成结构：
1、机身
WC67Y-160吨3.2米液压折弯机由左右立柱、横梁、前后支撑等焊成整体框架结构，其刚度好，精度稳定性高。在左右立柱上部焊成用以固定左右油缸，在立柱下部装有左右支撑底角铁，用以增大底部的接触面积，防止机器在托运过程中倾倒。在机器安装完毕可卸去。
2、滑块及行程调节
滑块由整块钢板制成，左右油缸安置在滑块两端，并通过活塞杆与滑块连接在一起，油缸固定在WC67Y-160吨3.2米液压折弯机机身上，通过液压驱使活塞杆带动滑块运行，在油缸内设有机械挡块，用以控制滑块在下死点的位置，由挡块调节电机，通过蜗轮蜗杆可调节机械挡块的位置，并由行程计数器显示数值。
3、扭轴同步机构
滑块在运行中的同步，采用扭轴同步机构，扭轴连杆与滑块相连。WC67Y-160吨3.2米液压折弯机结构简单，稳定可靠。
4、WC67Y-160吨3.2米液压折弯机的前托料架与后档料架调节挡料杆的前后位置可实现工件后定位，挡料杆位置由电机通过一套传动系统进行初调，再用手轮进行精度微调。其位置由按钮盒内的行程计数器显示，若显示值实际测值不符合，可将按钮盒左边小手柄拔出并轻轻转动，使计数器显示值与实际尺寸相一致后，再将小手柄拔出推入原位。挡料架上装有垂直丝杆，转动压花螺母，挡料杆将上下移动，使挡料杆与下模顶面齐平。
5、模具
上模上部装有接模板，调整斜铁的位置，可使上模在垂直方向有稍许的曲线，以补偿机器加载时在工作台和滑块上产生的挠度，这将有效提高工作的折弯精度。
6、液压系统
本系统能实现四种运行速度：滑块快速下降、滑块慢速下降、接近工作慢速折弯、快速返回原位置。
7、电器系统
电气系统中主要电器元件采用知名公司产品。电器箱上装有各种动作按钮，并装有机械门锁装置，在拉开电器箱门时自动切断电源，如需带电检修，可手动复位，将拉杆拉出。开门断电后，注意主电路仍然带电。

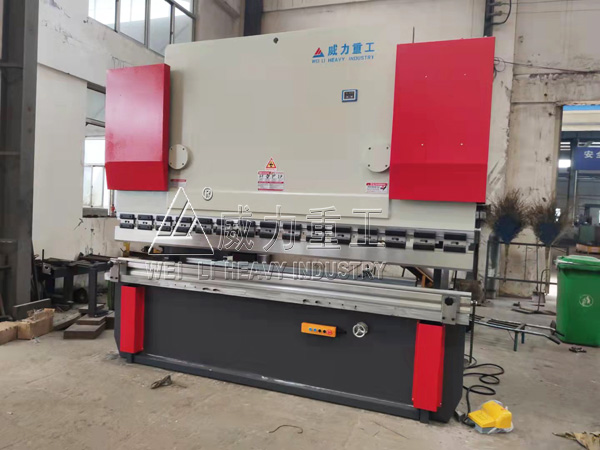

WC67Y-160T/3200液压折弯机
WC67Y-160吨3.2米液压折弯机是折弯机系列产品之一，公司还可根据客户需求设计生产45吨-400吨液压折弯机系列产品，同时还可配套液压剪板机。机器设备采用全钢焊接结构，具有足够的强度和刚性，液压上传动滑块同步机构采用扭力轴强迫和机械档块，稳定可靠斜楔式的挠度补偿结构。后挡料采用机动快速调节，手动微调，计数器显示，滑块行程有机动快速调节，有手动调节。
