目前市场上很多的机床设备都是采用液压系统的工作原理来设计加工生产的，比如我们熟知的液压机、液压冲床、液压剪板机、液压摇臂钻床等，这种锻压设备很多都是这种原理设计加工生产的。这里威力重工以10*3200液压闸式剪板机为例，简单介绍下该设备液压系统的工作原理：

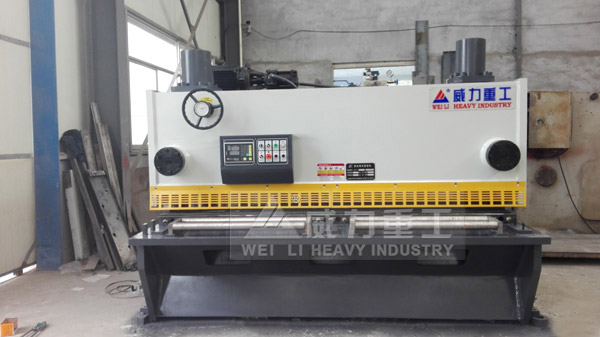

10x3200液压闸式剪板机


10*3200液压闸式剪板机的液压系统设计的精妙之处在于,对系统进行增压(或减压)的过程非常简单。你只需改变一个活塞头和一个汽缸的尺寸就可以了。液体介质在系统中每个点上的压力都相同。施加在较大活塞上的压力作用面积较大，活塞受到的向上的推动力也较大。



10*3200液压闸式剪板机的液压系统与其他设备一样，该设备的液压系统也是由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。10*3200液压闸式剪板机液压系统，油缸的无杆腔与剪切蓄能器连接，油缸的有杆腔与回程蓄能器连接，压力传感器感知剪切蓄能器的压力，压力传感器压力信号经电控系统控制电磁阀Ⅰ、插装阀Ⅰ、电机，电机驱动油泵为剪切蓄能器充液补压。威力重工设计的这种10*3200液压闸式剪板机能够降低驱动电机功率，减少驱动电机工作时间，减少热量产生，降低使用液压油量。

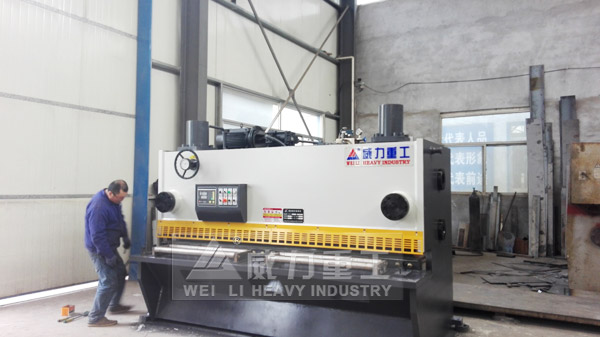

液压闸式剪板机厂家加工车间





10x3200液压闸式剪板机还有助于增加产率：



对正挡臂：用于修边取直，根据配置也可以用作前挡料和支撑较长的板料。



支撑臂：在剪板机前面支撑材料，而且可以同合适的前挡料板一道用来测量剪切的零件。



限位块：有不同的类型，比如适合于对正挡臂和支撑臂的回转式限位块，这些限位块用于前挡料。通常，升降式限位块更广泛地用于前支撑臂，它使剪板机能够从  限位块顶部输送板料：当板料要从限位块上面馈送时，限位块隐藏起来并与工作台齐平；板料通过后，限位块弹起来。

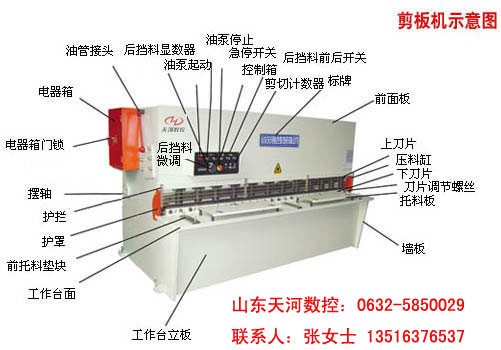

液压剪板机的展示示意图



10*3200液压剪板机操作者送料的手指离剪刀口应保持最少200mm以外的距离，并且离开压紧装置。在剪扳机上安置的防护栅栏不能挡住操作者眼睛而看不到裁切的部位。作业后产生的废料有棱有角，操作者应及时清除，防止被刺伤、割伤。
