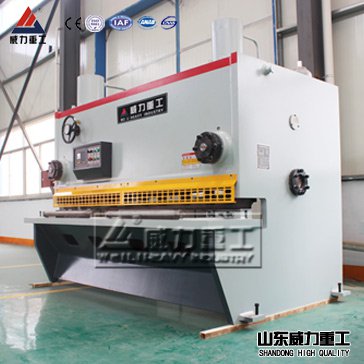

QC11Y液压闸式剪板机

1．QC11Y液压闸式剪板机比液压摆式剪板机剪切精度高:

（1）以剪切厚度16个厚的液压摆式剪板机和液压闸式剪板机为例，摆式与闸式刃口设计间隙值均为小于6丝，但摆式机的摆臂与摆架体之间轴承连接的游隙无法消除，游隙与刃隙积累剪切精度误差一般都在10 丝以上，而闸式剪板机刀架体后导轨被4 个大轴承支撑，前导轨被2 只背后有压紧弹簧的轴承压紧，使前后导轨间均无游隙，游隙与刃隙相加精度误差均保持在4 丝以下，因而剪切材料更加光滑，无毛刺。

（2）摆式剪板机的刀架体本身就是弧形的，它是以弧线的点接触来保证剪切材料的直线度，而闸式剪板机刀架以相对于下刀刃作垂直直线运动以保证剪切板料扭曲变形小，直线度更精确。

（3）摆式剪板机因为刀架受力点和刀刃不在同一直线且距离较远，长期工作后刀架容易产生疲劳和变形，让刀现象较为严重，造成剪切材料部分切口带毛边，而闸式剪板机因为油缸、刀架、刀刃在同一直线且作垂直于下刀刃运动不容易产

生变形。

2．QC11Y液压闸式剪板机剪切角可调

（1）摆式剪板机剪切角度为固定角度，剪切速度不能调整；

（2）闸式剪板机通过调节两只工程油缸上下串连封闭腔油量快速调节实现角度

调整：剪切角张大，剪切能力加大，剪切角减小，剪切速度加快，节省了电能和工作时间，板材弯曲度有效减小。

3．QC11Y 液压闸式剪板机矩形刀刃有优势

（1）因为摆式剪板机刀架刀刃点工作时呈弧形运动，所以只能使用两面刀口的菱形刀片；而闸式剪板机刀架因为做垂直于下刃的直线运动，直接使用四面刃口的矩形刀片，从从而使刀刃的使用寿命提高1 倍。

（2）菱形刀片剪切板材容易造成板材麻花状扭曲，剪下的材料越窄越严重，而矩形刀片就能避免此缺陷。

4．QC11Y液压闸式剪板机油缸寿命:摆式剪板机所使用的内置式油缸半圆块难以润滑，且不易修理，而闸式剪板机工程油缸上下腔充油无需另外润滑，从而大大提高了使用寿命.

第二代液压闸式剪板机是液压摆式剪板机的理想换代产品.

机床型号	可剪板厚	可剪板宽	行程次数	后挡料范围	剪切角	主电机功率
	mm	mm	min -1	mm	°	kw
6×2500	6	2500	20-25	600	0.5-1.5	7.5
6×3200	6	3200	16-25	600	0.5-1.5	7.5
6×4000	6	4000	14-25	600	0.5-1.5	7.5
6×5000	6	5000	10-15	800	0.5-1.5	7.5
6×6000	6	6000	10-15	800	0.5-1.5	11
8×2500	8	2500	18-25	600	0.5-1.5	11
8×3200	8	3200	16-25	600	0.5-1.5	11
8×4000	8	4000	12-25	600	0.5-1.5	11
12×2500	12	2500	12-20	600	0.5-2	15
12×3200	12	3200	12-20	600	0.5-2	15
12×4000	12	4000	12-20	600	0.5-2	15
16×2500	16	2500	10-15	800	0.5-2.5	18.5
16×3200	16	3200	10-15	800	0.5-2.5	18.5
16×4000	16	4000	8-15	800	0.5-2.5	18.5
20×2500	20	2500	8-12	800	0.5-2.5	30
20×4000	20	4000	8-12	800	0.5-2.5	30
25×2500	25	2500	6-10	800	0.5-3.5	37
25×3200	25	3200	6-10	800	0.5-3.5	37
25×4000	25	4000	6-10	1000	0.5-3.5	37
30×2500	30	2500	6-8	1000	0.5-3.5	45
30×3200	30	3200	6-8	1000	0.5-3.5	45
40×2500	40	2500	4-8	1000	0.5-3.5	75
40×3200	40	3200	4-8	1000	0.5-3.5	75
