500吨3.2米液压折弯机是一种能够对薄板进行折弯的机器，其结构主要包括支架、工作台和夹紧板，工作台置于支架上，工作台由底座和压板构成，底座通过铰链与夹紧板相连，底座由座壳、线圈和盖板组成，线圈置于座壳的凹陷内，凹陷顶部覆有盖板。使用时由导线对线圈通电，通电后对压板产生引力，从而实现对压板和底座之间薄板的夹持。由于500吨3.2米液压折弯机采用了电磁力夹持，使得压板可以做成多种工件要求，而且可对有侧壁的工件进行加工，操作上也十分简便。

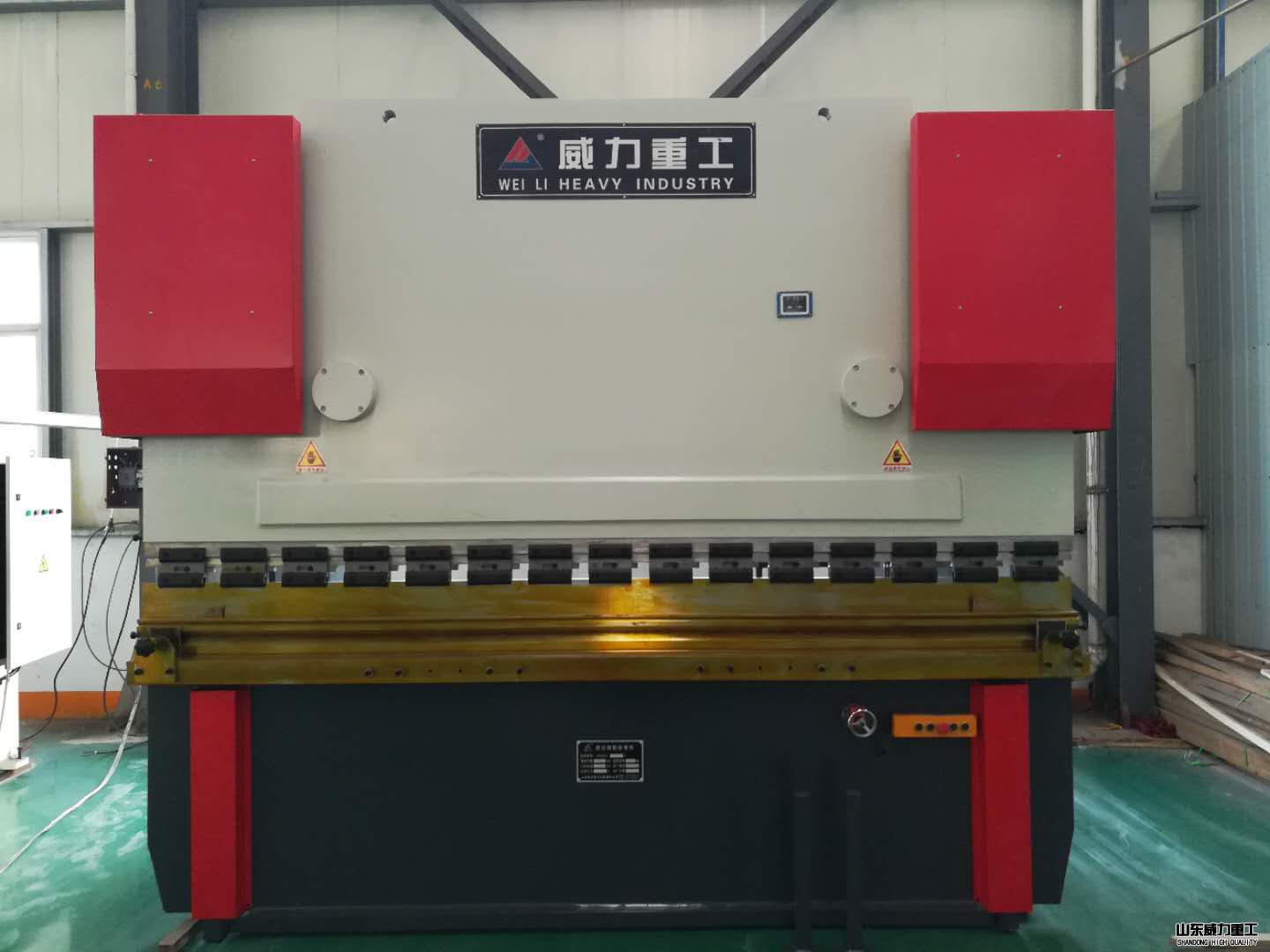

500吨3.2米液压折弯机生产完成


500吨3.2米液压折弯机是通过滑块进行一次可控距离下行时，作用在板料上，并辅助后挡料结构对板料的定位和挠度补偿机构对板料形变补偿，实现板料弯曲成所需要形状的锻压设备。



500吨3.2米液压折弯机的运动包括3各部分：由液压系统中的两个液压光驱动滑块运动；由后挡料伺服电机驱动后挡料传动机构运动；由三相异步电机（或液压缸）驱动挠度补偿机构运动。500吨3.2米液压折弯机液压数控折弯机的基本配置为两个液压缸分别控制的Y1轴和Y2轴，伺服电机控制的X轴，以及步进电机（或液压缸）控制的V轴，俗称“3+1”轴标准配置。



根据液压数控500吨3.2米液压折弯机控制系统属性，其控制系统主要包括电器系统和液压传动系统。而根据各轴的执行机构划分，主要是实现挠度补偿机构的控制，伺服电机的控制和液压系统的控制。

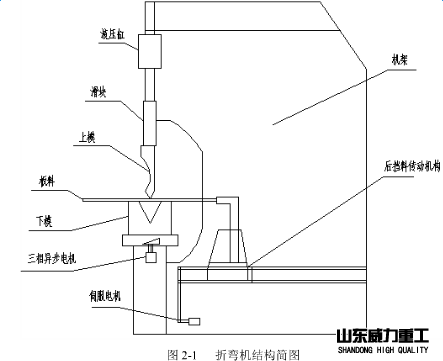

折弯机结构简易图


同时，随着折弯工艺的发展，折弯机控制系统的功能需求也逐渐提高，后挡料机构需要能在不同自由度方向运动，实现高效率、智能化的挡料功能，后挡料的控制轴逐渐增加，包括X1轴、X2轴、R轴、Z轴等。因此500吨3.2米液压折弯机控制系统的可扩展性和可配置的要求逐步提高。
