在63吨液压板料折弯机组成结构中，液压油缸是必不可少的，而且在机器的正常运行使用中不可或缺。在制造63吨液压板料折弯机时采用高质量的油缸能够更加有效的调节油缸行程大小、减少漏油风险。那么具体这种油缸的设计步骤与方法如何，这里山东威力重工小编简单介绍一二。



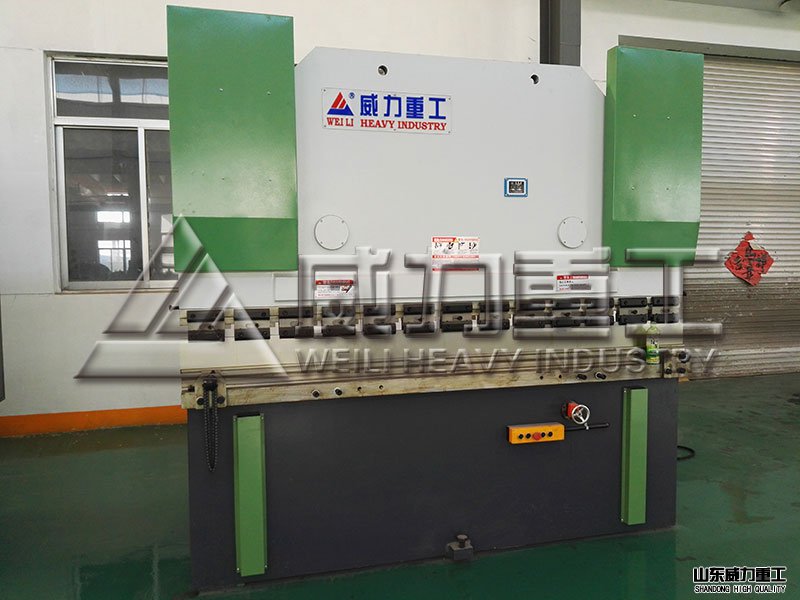

63吨液压折弯机


63吨液压板料折弯机液压油缸设计结构：

(1)、在保证满足设计要求的前提下，尽量使液压缸的结构简单紧凑，尺寸小，尽量采用标准形式和标准件，使设计、制造容易，装配、调整、维护方便。

(2)、应尽量使活塞扦在受拉力的情况下工作，以免产生纵向弯曲

(3)、当确定液压缸在机床上酌固定形式时，必须考虑缸体受热后的伸长问题。

(4)、当液压缸很长时，应防止活塞扦由于自重产生过大的下垂而使局部磨损加剧。

(5)、应尽量避免用软管连接。

(6)、液压缸结构设计完后，应对液压缸的强度、稳定性进行验算。

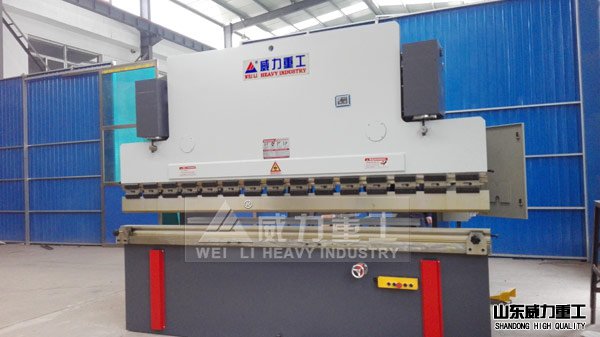

液压板料折弯机加工完成


63吨液压板料折弯机液压油缸设计结构包括：缸体、蜗杆、蜗轮、法兰盖、芯轴、垫环、活塞杆、调整螺母、导向键、端盖、球面垫和导向套；所述活塞杆位于缸体内，芯轴(即丝杆)的一端位于活塞杆内，芯轴(即丝杆)的另一端通过垫环和法兰盖安装于缸体上，蜗轮通过平键与芯轴(即丝杆)的另一端固定连接，蜗轮和蜗杆配合连接；调整螺母与芯轴(即丝杆)螺纹连接，导向键与调整螺母固定连接，活塞杆内开有导向槽，导向键位于导向槽内，活塞杆的一端安装端盖，端盖连接球面垫，缸体的一端固定安装所述导向套。



这种配套于63吨液压板料折弯机的主液压缸结构简化、装配容易、性能可靠、维护方便、加工难度降低。
