液压折弯机与液压机一样，在组成结构中液压系统始终占据着重要的地位。对此我们首先需要了解200吨4米液压折弯机液压系统工作原理才能更好的使用及设计创新。山东威力重工小编就来简单介绍下。



首先来简单的说下200吨4米液压折弯机工作时状态:油泵出来,一路进入压料缸首先压住板料,另一路由时间继电器控制延时2秒左右进入左缸上腔,左油缸下腔的油就被迫进入右油缸上腔,右油缸下腔油回油箱.回程由电磁阀换向相反方向动作。

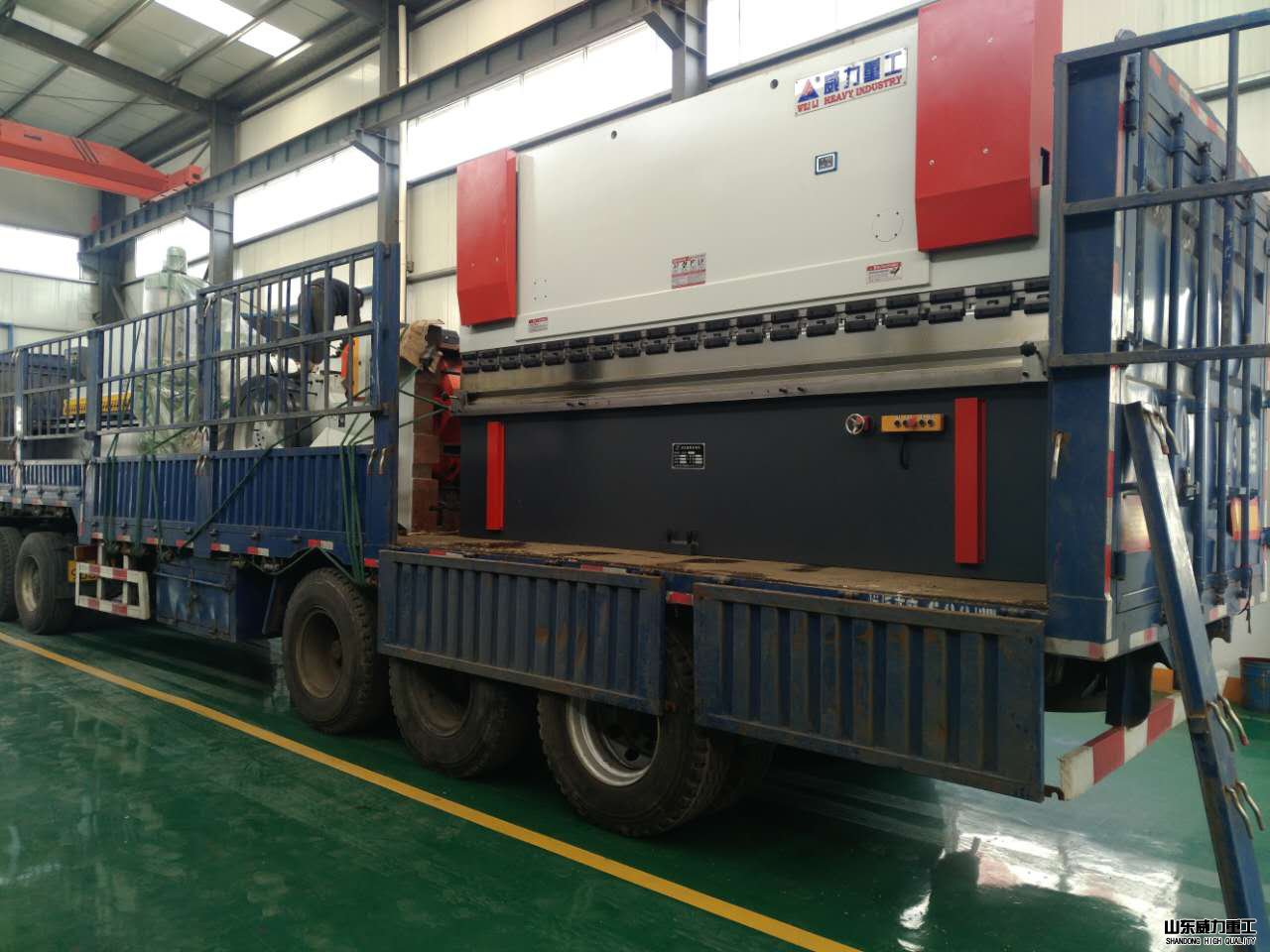

200吨液压折弯机装车准备发货图



　　换向阀那部分：油缸上行时，应该走两个二位二通阀，同时控制油（虚线）把高位油箱下面的二位阀打开，油缸无杆腔的油一部分返回高位油箱，一部分通过三位四通阀回主油箱。



　　油缸下行时，油缸有杆腔的油通过那个溢流阀回油，溢流阀提供一点背压。



　　溢流阀部分：这是一个带有远程调压的电磁溢流阀，电磁阀的通电，系统才有压力，断电之后，油泵卸荷。最下面的那个溢流阀通常在面板上，可以调节主溢流阀的最高压力。



液压系统对于200吨4米液压折弯机是十分重要的，那么对于液压系统设计有哪些要求呢？

1、设计折弯机系统时，应使元件位于装拆处，并能安全地调整与工作；　　

2、系统中所有元件必须按制造厂家的规定进行操作；

3、200吨4米液压折弯机系统中必须有超压保护；

4、系统中所有元件必须具有合格证。

200吨4米液压折弯机生产加工完成



以上是对200吨4米液压折弯机液压系统的工作原理与设计标准的几点分析整理介绍。如果您还有关液压折弯机液压系统方面的问题，也可以直接致电联系我们。
