QC11Y-20x4000液压闸式剪板机的工作原理说明

返回列表 来源:www.weili-mc.com 浏览: 发布日期:2021-11-09 16:39:22【
QC11Y-20x4000液压闸式剪板机是专用厚板剪切的多功能设备,是剪板机家族中比较被常用到的机型,是做直线运动的板材剪切设备,比较趋向于重型,可剪十六个厚以上的板材,它的剪切精度能够达到液压摆式剪板机的两倍。在设备上有上刀片和下刀片,并且在床面上有托球,方便板料的送进和移动,而后挡板,则是用于板料的定位。通过这些,使得板料能够进行加工操作,从而能够达到想要的加工目的。

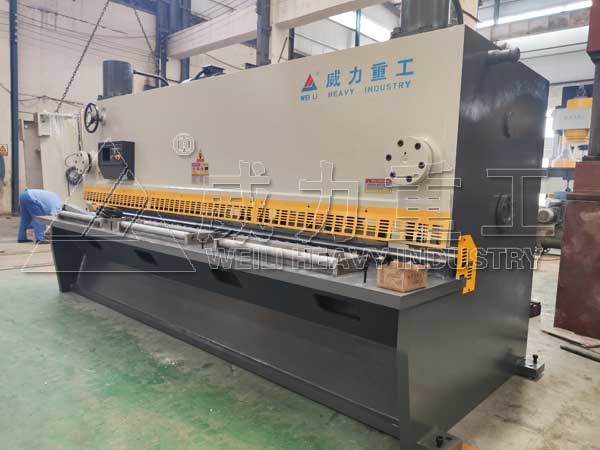

20x4000液压闸式剪板机

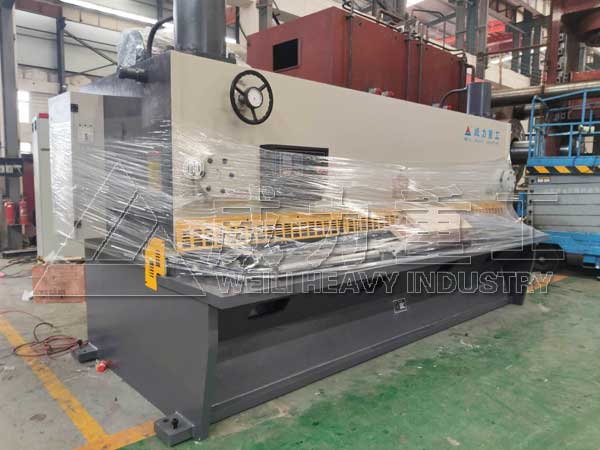

20x4000液压闸式剪板机

QC11Y-20x4000液压闸式剪板机的工作原理,上刀片固定在刀架上,下刀片固定在下床面上,床面上安装有托球,以便于板料的送进移动,后挡料板用于板料定位,位置由调位销进行调节。液压压料筒用于压紧板料,以防止板料在剪切时翻转。棚板是安全装置,以防止发生工伤事故。

1、油泵起动:油泵起动,开始供油,液压油返回油箱。

2、剪切:主液压油流入压料缸的同时,流入左油缸的上腔,其下腔的液压油流入右油缸的上腔。因左油缸下腔的面积与右油缸上腔的面积相等,从而使刀架同步向下剪切。油缸下腔的油液流入蓄能器中。

3、返程:压料缸里的油液因弹簧的反作用力迅速流回油箱,而油缸上腔的液压油因蓄能器中存储的液压油推动刀架上升而原路返回,流进油箱。

QC11Y-20x4000液压闸式剪板机的特点:
1、QC11Y-20x4000液压闸式剪板机全钢焊接机构,综合处理(振动时效,热处理)内应力,有很好的刚性与稳定性;
2、采用的集成式液压系统,可靠性好;
3、采用三点式滚动导轨,导轨间隙,提高剪切质量;
4、机动后挡料,手动微调,数字显示;
5、刀片间隙有手轮调整,迅速、准确、方便;
6、矩形刀片,四个刃口均可使用,使用寿命长。剪切角可调,减少板料扭曲变形;
7、上刀架采用内倾结构,便于落料,并能提高工作的精度;
8、QC11Y-20x4000液压闸式剪板机具有分段剪切功能,具有灯光对线照明装置功能;
9、后托料装置(可另选择配置)。


QC11Y-20x4000液压闸式剪板机是时下主流剪板机,可mm厚4米的板材,在剪切不同规格的板料时,通过调整剪切角的大小,使得被剪切的材料变形量减小到理想的状态。合适的刀片间隙将会使你收到满意的效果。机床配有快速刀片间隙调节机构,适合不同厚度及材质的剪切需要,旋转手轮就能调节刀片间隙,刀片间隙值用间隙表显示。山东威力重工有限公司设计生产有QC12Y-系列液压摆式剪板机、QC12K-系列数控液压剪板机、QC11Y-系列液压闸式剪板机、WC67Y-系列液压折弯机、WC67K-系列数控折弯机、Q11-系列机械剪板机等产品。公司在重视产品设计及生产质量的同时,更重视产品的售后服务;公司提供的剪板机、折弯机设备,质保一年,终身维修。采购定做咨询公司张经理:18306370898(可加微信)
