WC67K-200/4000电液伺服数控折弯机技术要求
WC67K-200/4000电液伺服数控折弯机技术要求
200吨4米电液伺服数控折弯机组成包括支架、作业台与夹紧板。采用钢板焊接结构；振动时效消除应力，机床具有很好的刚性和稳定性；整个机架刚性好，工作平稳、安全可靠、操作方便。采用电液比例伺服阀系统运行更稳定，制作精密高。山东威力重工鲁南地区剪板机折弯机厂家，设计生产有多种规格型号的折弯机设备，采购定做可咨询公司张经理18306370898（可加微信），这里公司就以WC67K-200/4000电液伺服数控折弯机为例，简单介绍下该设备的技术要求有哪些？

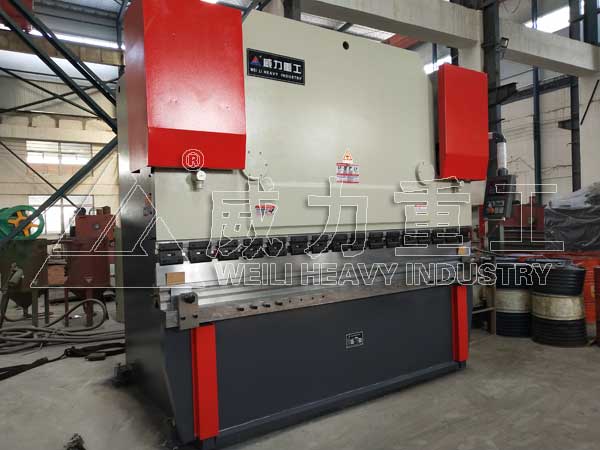

200吨4米电液伺服折弯机
WC67K-200/4000电液伺服数控折弯机 主要技术参数：（仅供参考）
WC67K-200/4000电液伺服数控折弯机设计特点：

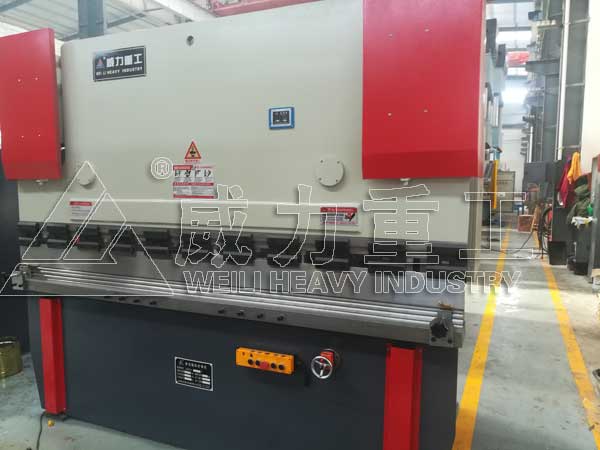

200吨4米电液伺服折弯机
WC67K-200/4000电液伺服数控折弯机 主要技术参数：（仅供参考）
| 序号 | 项目 | 参数值 | 单位 | 备注 |
| 1 | 公称压力 | KN | 2000 | |
| 2 | 工作台长度 | mm | 4000 | |
| 3 | 立柱间距离 | mm | 3005 | |
| 4 | 滑块行程 | mm | 200 | |
| 5 | 喉口深度 | mm | 400 | |
| 6 | 工作台与滑块间最大开启高度 | mm | 480 | |
| 7 | 液压系统压力 | Mpa | 26.5 | |
| 8 | 主电机功率 | KW | 15 | |
| 9 | 控制轴数 | 轴 | 3+1 | Y1、Y2、X1、V |
| 10 | 数控系统 | DA52 | 套 |
WC67K-200/4000电液伺服数控折弯机设计特点：
1、采用双缸结构，电液比例伺服阀同步（Y1、Y2），电液比例伺服系统是一种位置控制系统，机床的抗偏裁能力很强，它能通过光栅动态地检测出滑块的位置误差，电液比例阀分别控制改变两油缸的运动速度，进而纠正滑块的同步误差；
2、液压系统为电液比例液压系统，管路简捷集中；
3、上动式折弯设计，工作平稳，操作方便、完全；
4、机床的机架、滑块、工作台等主要件均利用数控大型落地镗铣床一次装夹精加工而成，保证了主机的各项几何精度要求；
5、机床导轨采用先进的自润滑材料，不需进行经常性的润滑保养；
6、工作台、立柱、横梁、滑块的设计刚度较高，折弯时工作台与滑块的变形小，制件有良好的直线度和角度的一致性；
7、滑块在下止点有保压延时功能，确保工作件精度。
本文由：液压折弯机厂家 搜集整理
本文由：液压折弯机厂家 搜集整理
