调试不锈钢水箱板加工设备之剪板机折弯机现场

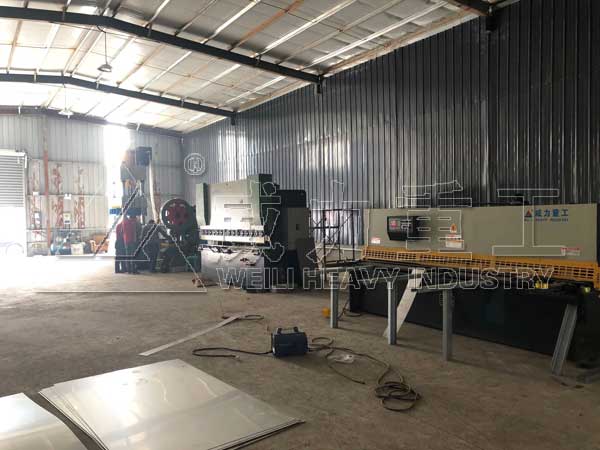

使用反馈不锈钢水箱板加工设备剪板机折弯机调试现场
不锈钢水箱冲压板也称不锈钢水箱模压板，在其生产制造过程中，需要一些机械加工设备，其中之一就是剪板机、折弯机。需要对板材进行剪切成块，然后冲床四角落料、之后将不锈钢板材直接放入400吨四柱液压机内的模具上，在压机与模具的配合作用的一次成型。不仅如此，剪板机、折弯机设备，在很多不锈钢制品生产制造企业都有广泛应用。不锈钢水箱板加工只是其中一项案例。。山东威力重工设计生产有液压摆式剪板机、液压闸式剪板机、液压折弯机、数控折弯机等设备，型号全，机器设备质量有保证，老鲁南锻压制造生产工艺。基本零故障，价格优惠。采购定做欢迎来威力重工考察，也可直接致电联系我们张经理：18306370898（可加微信）

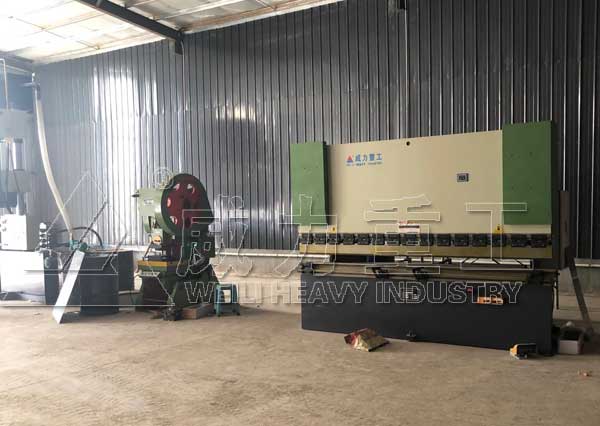

不锈钢水箱板专用液压折弯机调试反馈图
常见的不锈钢水箱冲压板型号有1mx1m、1mx0.5m、0.5mx0.5米。选用QC12Y-6X3200液压摆式剪板机和WC67Y-100T/3200液压折弯机设备即可完成剪切折弯工序。这两台设备的具体参数如下：
QC12Y-6X3200液压摆式剪板机技术参数：
QC12Y-6X3200液压摆式剪板机基本特点：
WC67Y-100T/3200液压折弯机技术参数：
WC67Y-100T/3200液压折弯机结构说明：
不锈钢水箱板成套加工生产设备
近期威力重工刚发走一批不锈钢水箱板成套冲压拉伸加工设备，包括液压机、剪板机、折弯机、冲床、水箱模具、四角模具。工作人员已经在客户现场调试了，反馈回来一些调试现场的图片，一起供大家分享。。如果您也想采购定做不锈钢水箱板冲压加工设备，威力重工可为您提供整套加工方案。。很多客户都在公司一站式采购齐全，这样为客户省去了很多麻烦，且一站式采购，调试、后续服务等方面都很方面，关键是价格也很优惠，采购定制欢迎咨询威力重工张经理：18306370898（可加微信），了解不锈钢水箱板液压机信息参考网站：http://www.yeyaji7.com/gomngsidongtai/1340.html
本文由：折弯机厂家 搜集整理
QC12Y-6X3200液压摆式剪板机技术参数：
| 序号 | 名称 | 单位 | 数值 |
| 1 | 可剪最大板厚 | mm | 6 |
| 2 | 可剪最大板宽 | mm | 3200 |
| 3 | 被剪板料强度极限 | n/mm2 | 450 |
| 4 | 剪切角 | 0 | 1030’ |
| 5 | 后挡料最大距离 | mm | 20-550 |
| 6 | 行程次数 | Min-1 | 15 |
| 7 | 立柱间距离 | mm | 3420 |
| 8 | 主电机功率 | kw | 7.5 |
QC12Y-6X3200液压摆式剪板机基本特点：
• 采用全钢焊接结构，液压传动，蓄能器回程，操作方便，性能可靠，外形美观
• E21可控制后挡料的移动，实现高效率、高精度定位
• 设有灯光对线装置，并能无级调节上刀架的行程量
• 刀片抗拉强度高，可剪碳钢和不锈钢板材
• 刀口间隙调整有指示牌指示，调整轻便迅速
• 工作台两侧，刀片前方及机器后方设有简易式防护栅栏，保护人身安全
• 球面工作台，可减少板料与工作台的接触，减轻工作强度
• 机器上以及脚踏开关装有急停开关，确保人员安全
• 使用品牌液压系统，可靠稳定
• 卡套式接头体，避免了传统的焊接方式带来的不易维护等弊端
| 序号 | 名称 | 数值 | 单位 | 备注 |
| 1 | 公称力 | 1000 | KN | |
| 2 | 最大可折板长 | 3200 | mm | |
| 3 | 立柱间距 | 2600 | mm | |
| 4 | 喉口深度 | 320 | mm | |
| 5 | 滑块最大行程 | 120 | mm | |
| 6 | 工作台与滑块最大开启高度 | 370 | mm | |
| 7 | 行程次数 | 15 | cpm | 空载 |
| 8 | 主电机功率 | 7.5 | kw | |
| 9 | 最高工作压力 | 25 | Mpa |
WC67Y-100T/3200液压折弯机结构说明：
1、滑块部分：采用液压传动，滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上，通过液压使活塞（杆）带动滑块上下运动，机械挡块由数控系统控制调节数值；
2、工作台部分：由按钮盒操纵，使电动机带动挡料架前后移动，并由数控系统控制移动的距离，其zui小读数为0.01毫米（前后位置均有行程开关限位）；
3、同步系统：该机由扭轴、摆臂、关节轴承等组成的机械同步机构，结构简单，性能稳定可靠，同步精度高。机械挡块由电机调节，数控系统控制数值；
4、挡料机构：挡料采用电机传动，通过链操带动两丝杆同步移动，数控系统控制挡料尺寸。
不锈钢水箱板成套加工生产设备
近期威力重工刚发走一批不锈钢水箱板成套冲压拉伸加工设备，包括液压机、剪板机、折弯机、冲床、水箱模具、四角模具。工作人员已经在客户现场调试了，反馈回来一些调试现场的图片，一起供大家分享。。如果您也想采购定做不锈钢水箱板冲压加工设备，威力重工可为您提供整套加工方案。。很多客户都在公司一站式采购齐全，这样为客户省去了很多麻烦，且一站式采购，调试、后续服务等方面都很方面，关键是价格也很优惠，采购定制欢迎咨询威力重工张经理：18306370898（可加微信），了解不锈钢水箱板液压机信息参考网站：http://www.yeyaji7.com/gomngsidongtai/1340.html
本文由：折弯机厂家 搜集整理
