20个厚液压闸式剪板机由哪几部分组成？
20个厚液压闸式剪板机由哪几部分组成？
20个厚液压闸式剪板机的常见用途用于汽车、拖拉机、机车车辆、船舶、电机、仪表等工业，对于各种高强度合金板的拉伸工作也适用。威力重工其结构设计为整体焊接机架结构，并经振动时效处理，机床刚性好，精度高，精度保持性好。三点支承轴滚动工导轨，上刀架在滚动导轨间作无间隙滚动，转动手轮即可调节刀片使用寿命。采用了串联式油缸同步系统，机床受力均匀，加工效率高。。20个厚液压闸式剪板机组成结构并不复杂，这里威力重工简单介绍一下该设备都有哪几个部分组成。

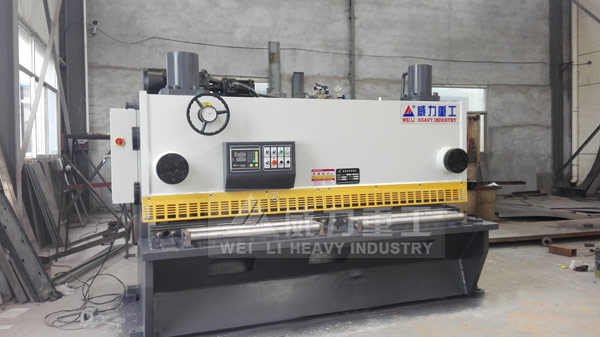

20个厚液压闸式剪板机
1、机架：
由钢板焊接成框形结构，焊后经振动时效处理，具有良好的刚性和稳定性，两油缸安装在固定机架的两侧顶端，驱动上刀架上下往复运动；工作台面上设有辅助刀座，便于下刀架作微量调节，工作台面上装有送料球，操作轻便。上刀架的导向为滚动导轨，安装在前支承轴上的蝶形弹簧经预压使滚动导轨的间隙得以消除，从而达到无间隙运行，机床精度得以保证和提高。
2、刃口间隙调整装置
装在刀架后上方的支承辊为偏心轴，调节偏心轴旋转，使刀架向前或向后摆式，从而达到上下刀片间隙的调整。20个厚液压闸式剪板机装有刻度盘，该刻度盘上的数值为被剪板料的厚度，用户可按板厚在刻度盘直接读取。
3、 压料装置
由安装在机架前横梁上的一组压料缸组成，压料油缸进入压力油后，压料头在克服弹簧的拉力后下压，压紧板料，在剪切完成后借助于弹簧拉力复位。压料力的大小随被剪板料的厚度而增减。
4、 前、后挡料
前挡料：装在工作台面上，用标尺指示数值。
后挡料：装在上刀架的横板下方，随上刀架上下运动，后挡料的调节由电机驱动，在操作面板上按钮“＋”或“－”，即可达到后挡料板的前后位置调节，后挡料的位置数值由装在20个厚液压闸式剪板机前横梁左上方的数显器显示。
后挡料的调节范围为20～600mm，可在此范围内任意调节。
5、 液压系统
由控制阀组、油泵、油缸、回程缸、压料缸、蓄能器及组合油路等组成。整个系统结构合理、噪声低，运行顺畅，安全性能好。
6、 电气部分
由控制电器柜、中间连接线、控制面板和主、副电机、脚踏开关等装置组成（所有限位开关升级为接近开关，不与机床接触，无机械磨损，从而提高机床精度，延长机床使用寿命，），安全系数高，整体性能优良。

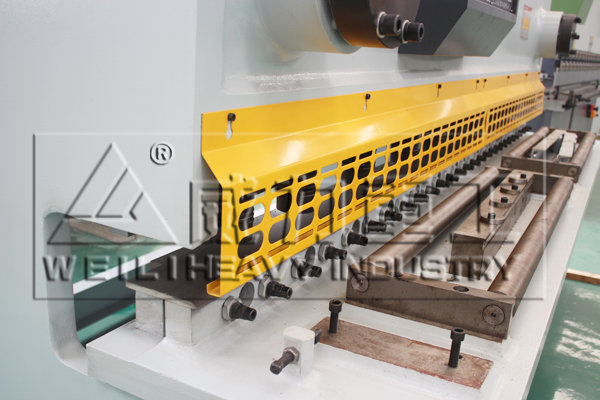

闸式剪板机组成细节
采购20个厚液压闸式剪板机，这里推荐剪板机性价比高厂家山东威力重工机床有限公司，设计生产的液压闸式剪板机具有良好的强度和刚度，优化了工作精度、几何精度，复合相关技术标准，采购咨询销售张经理：18306370898（可加微信）
