液压剪板机、液压折弯机属于一种通用不锈钢剪板折弯设备，常用于门窗，桥架，厨具，配电箱体等产品的加工生产，主要是对薄板进行剪裁折弯。还适用于一般机械制造、汽车、集装箱制造、开关电器及轻工等行业，可用于各种金属材料（材料的抗拉强度σb≤450N/mm2）的直线剪切，相应减小剪切厚度，改变刀片材质后也可剪切低合金钢、不锈钢、弹簧钢等抗拉强度较高的板材。具体的结构组成特点：

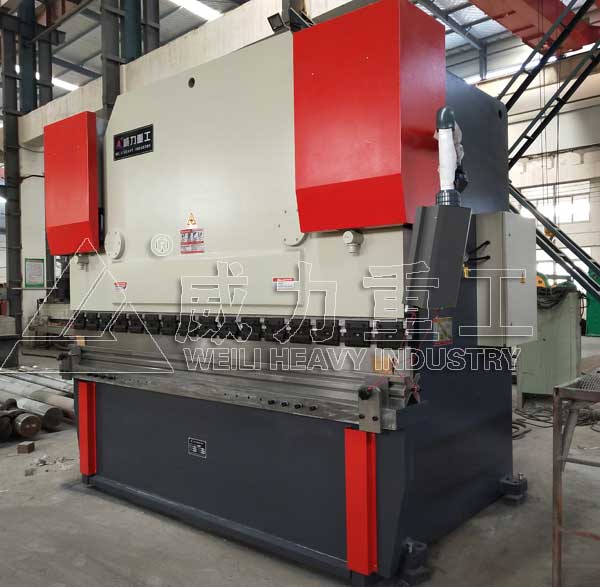

400吨液压折弯机加工车间


1、采用三点式导轨的斜刃结构，即刀架在横截面上通过三个支点进行约束，而前支点为弹性支点，通过前支点弹簧的预压，排除了各运动副的间隙，同时对刀架导轨面加工的平行度误差可以进行补偿，如此保证了刀片间隙的稳定性；三支点中，上支点为可调节的偏心支点，通过偏心的调节，刀架绕后下支点转动，通过杠杆效应，刀口间隙发生改变从而达到调整刀片间隙的目的。



2、液压油缸采用两缸串联的机构形式。由于剪切时切口是从左到右变化的，故负载也随之变化，采用串联油缸可以有效地承受上述的载荷变化（抗便载），防止剪切角的改变；由于串联油缸的应用，刀架无须承受如摆式剪板机刀架那样的扭转载荷，故相对结构更加轻巧。

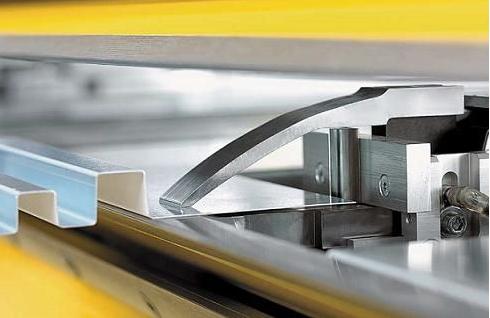

液压折弯机组成细节


3、液压系统采用阀集成机构，可靠型高，液阻小，通流流量大，同时刀架的返程油缸由蓄能器支撑（作用如弹簧），当刀架一到下死点时，主阀失电刀架即返程，故返程速度快。同时采用蓄能器托持，在更换刀片时人身安全性大为提高。通过向串联油腔补排油，可以调整剪切角，小的剪切角在剪切时可以减小剪切变形从而提高成品质量；而且在剪切角方平时，刀片全长的刀片间隙均匀度一次调出，也提高了操作安全性。

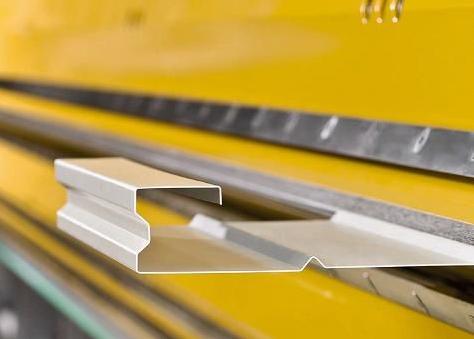

液压折弯机组成部分



厨具加工专用液压剪板折弯机的操作规程：操作前要穿紧身防护服，袖口扣紧，上衣下摆不能敞开，不得在开动的机床旁穿、脱换衣服，或围布于身上，防止机器绞伤。必须戴好安全帽，辫子应放入帽内，不得穿裙子、拖鞋。液压剪板机操作人员必须熟悉液压剪板机主要结构、性能和使用方法。液压剪板机适用于剪切材料厚度为机床额定值的各种钢板、铜板、铝板及非金属材料板材，而且必须是无硬痕、焊渣、夹渣、焊缝的材料，不允许超厚度。

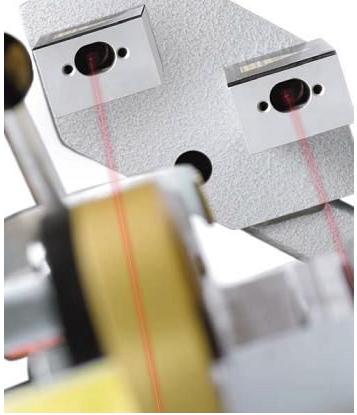

液压折弯机加工细节


厨具加工专用液压剪板折弯机的使用方法：按照被剪材料的厚度，调整刀片的间隙；根据被剪材料的宽度调整靠模或夹具；剪板机操作前先作 1 — 3 次空行程，正常后才可实施剪切工作。

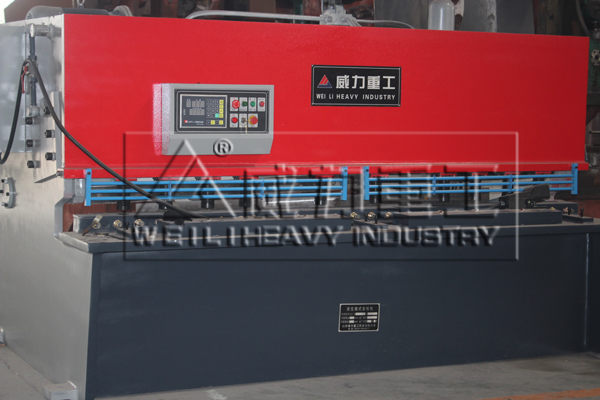

液压摆式剪板机客户定制完成


厨具加工专用液压剪板折弯机结构主要由支架、工作台和夹紧板，工作台置于支架上，工作台由底座和压板构成，底座通过铰链与夹紧板相连，底座由座壳、线圈和盖板组成，线圈置于座壳的凹陷内，凹陷顶部覆有盖板。使用时由导线对线圈通电，通电后对压板产生引力，从而实现对压板和底座之间薄板的夹持。由于采用了电磁力夹持，使得压板可以做成多种工件要求，而且可对有侧壁的工件进行加工，操作上也十分简便。
