山东20x2500液压闸式剪板机技术参数与配置清单

来源：www.weili-mc.com 浏览：发布日期：2019-09-07 09:00:45【大中小】

QC11Y-20x2500液压闸式剪板机是山东威力重工发往上海客户的设备，客户已将设备余款打来，不日就将设备发到客户车间。。很多客户订购了液压剪板机设备，却不知道配送中都带有哪些信息，以及订购设备的具体的技术参数与配置说明。威力重工是将这些资料随着机器一起配送到客户车间的。。这里就以这台20x2500液压闸式剪板机为例，具体说一下液压剪板机的技术参数及配置相关信息。

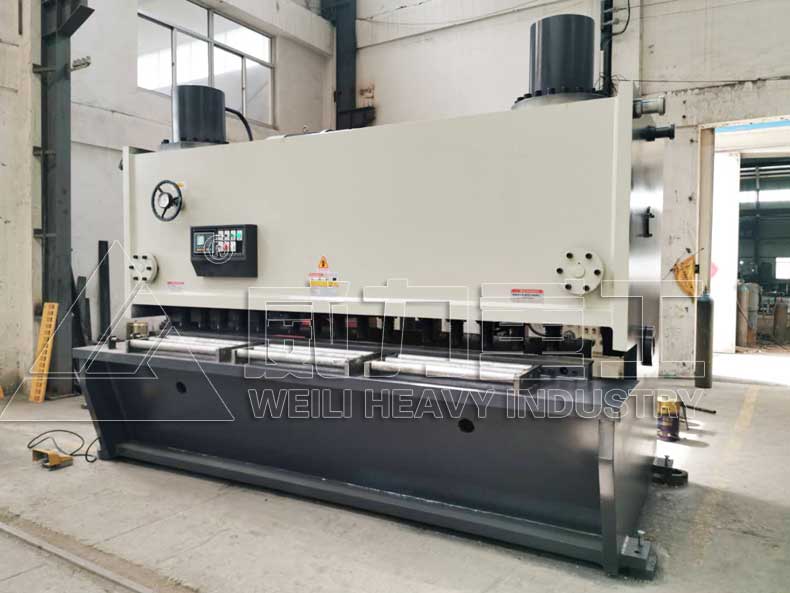

20x2500液压闸式剪板机

一、机床型号名称

1、型号： QC11K-20×2500 液压闸式剪板机

2、品牌：

二、主要参数：

1、可剪最大板厚 20 mm

2、可剪最大板宽 2500 mm

3、板材抗拉强度 450 N/ mm²

4、剪切角 0.5°— 3°

5、剪切次数 6-20 n/min

6、后挡料最大距离 1000 mm

7、刀片长度 2600 mm

8、主电动机功率 30 KW

9、齿轮泵 63 L/min

10、刀片材质 9CrSi

11、数控轴数 3轴

X轴---控制后挡料整体前后方向运动并定位。

X1轴---控制后挡料气动落料。

S轴---控制剪板机剪切角。

12、后挡料最大运行速度： 300 mm/S

13、后挡料重复定位精度： 0.02 mm

14、工件直线度： 0.3/m

15、外形尺寸长 3260mm，宽 1900 mm，高 2510mm 。

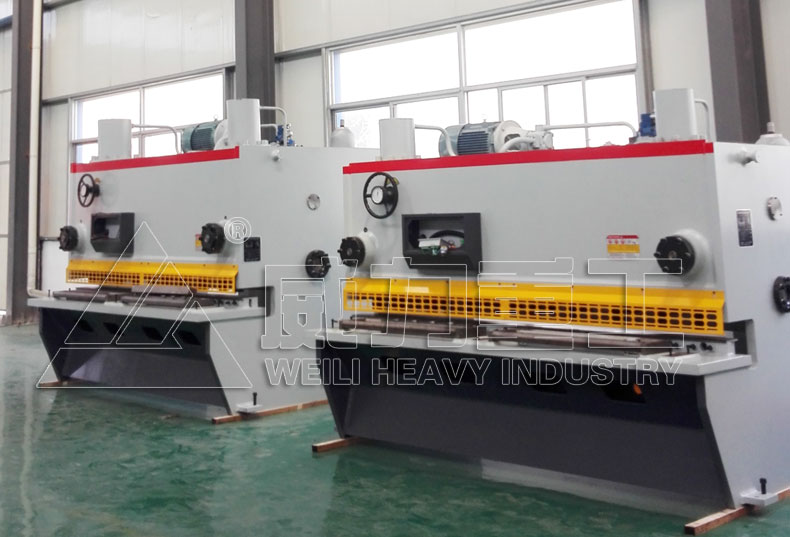

液压闸式剪板机客户定制

三、剪板机设计、制造验收标准按照国家下列标准设

JB5197-91 《剪板机技术条件》。

JB/T14404-93 《剪板机精度》。

四、机器噪声测量标准：

A计权声压级LPA≤82dB（A）。

A计权声功率级LWA≤94 dB（A）。

五、性能特点：

★ 第二代液压剪板机

★ 机架采用整体焊接结构，经振动消除应力，精度保持性好

★ 采用先进的集成式液压系统，可靠性好。

★ 采用三点支撑滚动导轨，消除支撑间隙，提高剪切质量。

★ 刀片间隙手轮调整迅速，准确，方便。

★ 矩形刀片，四个刃口均可使用，使用寿命长。

★ 上刀架采用内顷结构，便于落料，提高了制件的精度。

★ 具有分段剪切功能。

★ 后挡料，缓冲退让。

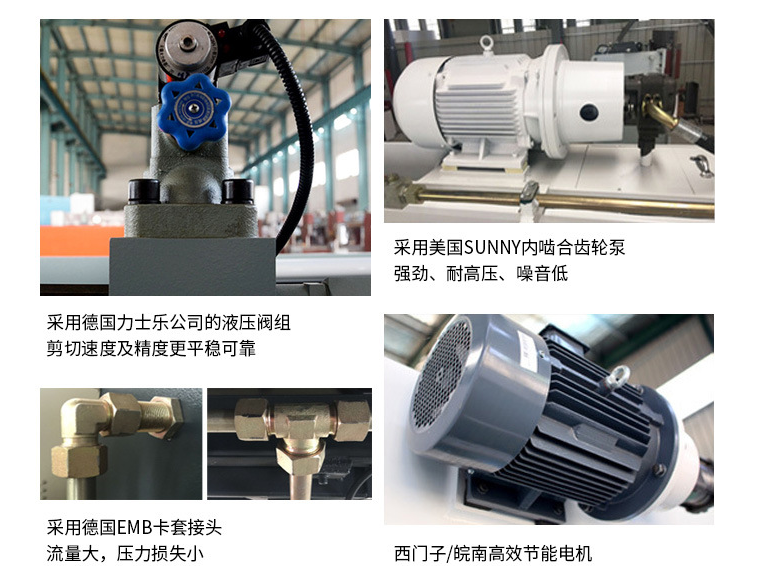

液压闸式剪板机的组成细节

六、主要配置：

★ 数控装置----Delem350。

★ BOSCH/Hoerbiger高性能液压系统。

★ 后挡料配高性能伺服电机及滚珠丝杆。

★ 油缸----江都永坚。

★ 主油缸密封件----美国派克（PARKER）。

★ 电气元件----德国西门子公司。

★ 配前托料架。

七、主要进口配件

★数控系统：荷兰Delem350

★液压系统：德国BOSCH/Hoerbiger

★伺服电机：中国EDB05

★油管接头：德国EMB+美国Parker

★密封件：美国派克

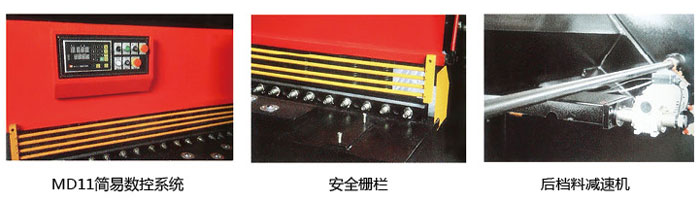

组成细节

八、数控系统的特点和功能

a、显示

◆240×64LCD高清晰显示屏，配合荷兰Delem350电脑数控系统可控制3轴。即X轴、X1轴和S轴。

◆显示屏可显示后挡料的距离。

◆显示屏可显示工件剪板机的剪切角度。

◆显示屏可显示剪切计数。

◆显示屏可显示剪切行程的控制。

b、计算功能

系统根据材料的类型板材的厚度，实现对剪切角，后挡料的距离荷剪切角度进行计算并自动调整。

c、编程功能

◆采用荷兰Delem公司剪板专用数控系统。

◆X轴为后挡料前后控制轴，后挡料装置采用高扭力伺服电机及精密滚珠丝杆与前后导轨支承，从而X轴前后定位精度 ≤±0.1mm。使后挡料前后动作保持同步，保证了制件的精度

◆X1轴为气动落料，保证剪切和落料动作协调。

◆S轴为剪板机剪切角的调整，通过系统自动调整剪切角的大小。

◆随机交附荷兰Delem350数控系统及中文（或英文）操作说明书，提供参数，并随时提供各项操作与功能咨询服务。

d、其他功能

◆具手动，半自动及全自动操作模式选择功能。

◆为方便板料的存放和运送，特配有前托料装置。

◆机器电器控制系统主要元器件采用德国施耐德产品，液压系统密封件采用美国派克。

◆最新的模块化结构，柔性组合多轴系统。

◆mm/Inch的转换。

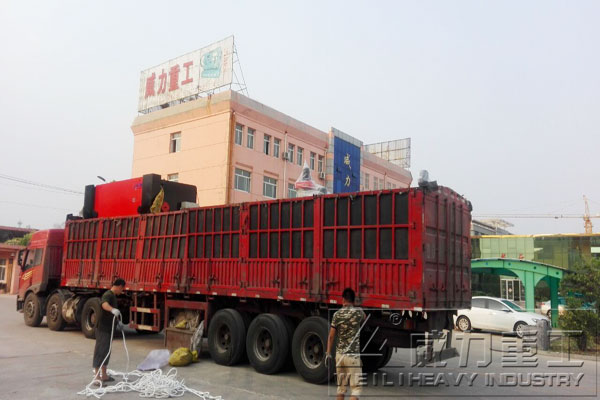

剪板机折弯机装车发货

九、设备工作环境：

◆ 电源要求：三相四线制、380V、50Hz

◆ 安装场地：干净、灰尘少

◆ 最高气温： 40ºC

◆ 最低气温： -5ºC

◆ 相对温度： 55—85%

◆ 海拔： 1000M以下

十、机器关键元器件明细表（仅供参考）

序号	名称	数量	产地
1	油缸	2	江都永坚
2	密封件	2	美国派克
3	伺服电机	1	EDB05
4	数控系统	1套	荷兰Delem350
5	油管接头	1套	德国EMB+美国Parker
6	导向滑块	4	德国力士乐德星
7	直线导轨	2	德国力士乐德星
8	精密滚珠丝杆	2	台湾ABBA
9	螺母	2	台湾ABBA

十一、随机附件、配套件清单（仅供参考）

序号	名称	数量	备注
1	脚踏开关	壹个
2	前托料装置	壹套
3	地脚螺栓	壹套
4	平垫	肆套
5	弹簧垫圈	肆套
6	螺母	肆套
7	垫板	肆套
8	黄油枪	壹把
9	内六角扳手	各壹把

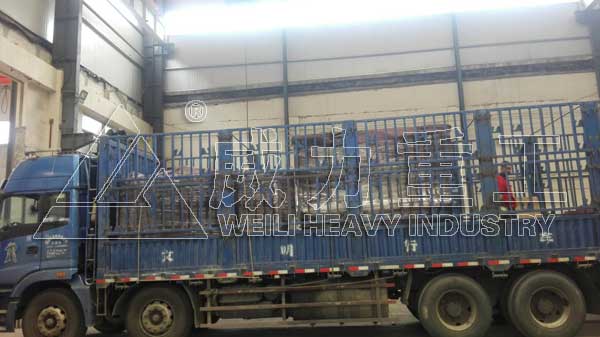

液压剪板机厂家发货

十二、随机技术文件清单（仅供参考）

序号	名称		数量
1	机床使用说明书（机械部分）		一份
2	机床使用说明书（液压部分）		一份
3	机床使用说明书（编程、操作部分）		一份
4	机床电气原理图		一份
5	机床液压原理图		一份
6	机床基础图		一份
7	机床安装运输吊装图		一份
8	合格证明书、装箱清单		一份
9		机床保修卡		一份

威力重工设计生产的QC11Y液压闸式剪板机型号全，配置可按客户需求配置，价格相对其他的厂家来说优惠，可以说我们的机器设备性价比高。。如果您想需要设备欢迎到公司实地考察咨询热销18306370898（可加微信）
