液压摆式剪板机与液压闸式剪板机统称为液压剪板机，都是剪切板材的专用设备，根据板材长度、板材厚度将这些设备分为不同的型号。这里威力重工从两者的用途、特点、结构等三个方面，对摆式剪板机、闸式剪板机不同给出合理的分析：

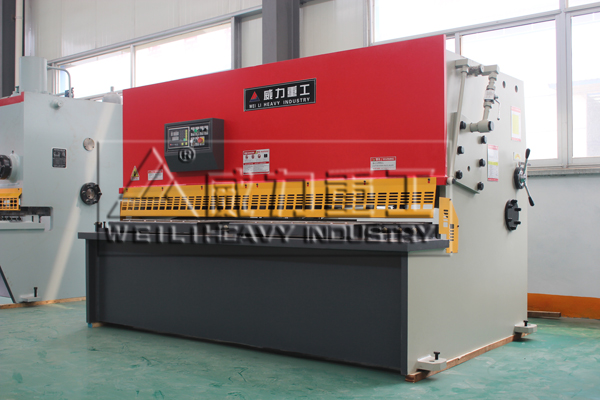

液压闸式剪板机车间

一、两者的用途不同：

1、闸式剪板机的用途：用于汽车、拖拉机、机车车辆、船舶、电机、仪表等工业，对于各种高强度合金板的拉伸工作也适用。

2、摆式剪板机的用途：用于动力工业和航空等行业的金属薄板拉伸、弯曲、挤压、成形等工艺。



二、两者的特点不同：

1、闸式剪板机的特点：

（1）采用了整体焊接机架结构，并经振动时效处理，机床刚性好，精度高，精度保持性好。

（2）采用了三点支承轴滚动工导轨，上刀架在滚动导轨间作无间隙滚动，转动手轮即可调节刀片使用寿命。

（3）活动式刀片支座及四刃长刀片，方便调节刀片间隙均匀度，提高剪切质量，延长刀片使用寿命。

（4）采用了串联式油缸同步系统，机床受力均匀，通过调节串联油缸流量，可以很方便地调节剪切角，以适应不同剪切板厚的需要。

（5）采用了机动后挡料装置和电子记数器，方便调节后挡料位置。



2、摆式剪板机的特点：

与普通剪板机相比，摆动式剪板机多采用斜刃剪切，由于结构简单、故障率低、剪切效率高和剪切后板料不发生弓形、翘曲、扭曲变形而得到广泛使用。在剪切过程中，随着刀架做回转运动，摆动式剪板机剪切后角及剪切间隙会发生变化。


液压摆式剪板机的组成



三、两者的构造不同：

1、闸式剪板机的构造：闸式剪板机采用框架结构采用全钢焊接；四角八面直角导轨、精度高，刚性好，并采用液压预紧。液压系统采用二通插装集成阀；整个系统采用；

并可配置行程数显、光电保护装置及移动工作台（方便更换模具），闸式剪板机具有上滑块及下液压垫的双动功能，工作压力行程可在规定范围内按工艺要求调节，操作简便采用按钮集中控制。



2、摆式剪板机的构造：剪板机剪切后应能保证被剪板料剪切面的直线度和平行度要求，并尽量减少板材扭曲，以获得高质量的工件。剪板机的上刀片固定在刀架上，下刀片固定在工作台上。 工作台上安装有托料球，以便于板料的在上面滑动时不被划伤。

后挡料用于板料定位，位置由电机进行调节。 压料缸用于压紧板料，以防止板料在剪切时移动。 护栏是安全装置，以防止发生工伤事故。 回程一般靠氮气，速度快，冲击小。

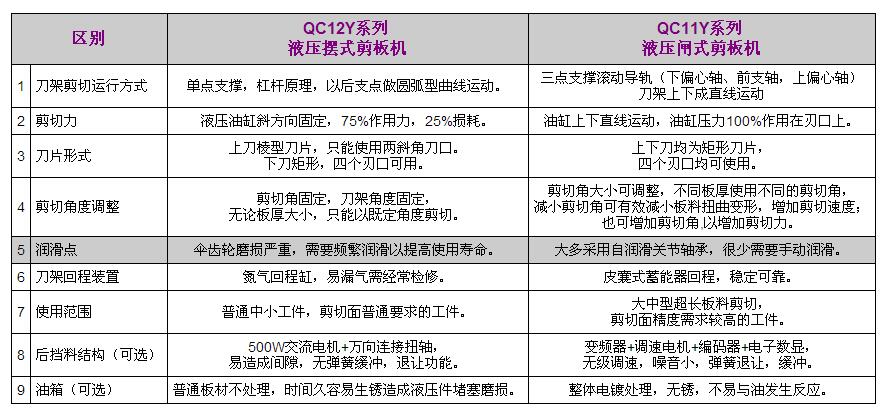

液压剪板机的不同


原理怎么会差不多呢，一个是圆周剪切运动。一个是直线剪切运动，他们的应用也有所不同呀，一般十六以下的钢板多采用液压摆式的，而十六以上的采用闸式剪板机好。他们各有各的好处，摆式剪板机较轻便灵活，而闸式比较驱向重型。闸工力大切口平直，而摆式切小板易卷板切口要调刀。
