QC11Y-25x4000液压闸式剪板机-25mm厚4米剪板机
-
QC11Y-25x4000液 压闸式剪板机 是机加工中应用比较广泛的一种剪切设备，它能剪切各种厚度的钢板材料。可剪切25mm厚板宽4米的普通板材，对于不锈钢、合金钢、猛钢等同等厚度应该选用
订购热线: 18306370898 立即咨询
QC11Y-25x4000液压闸式剪板机是机加工中应用比较广泛的一种剪切设备，它能剪切各种厚度的钢板材料。可剪切25mm厚板宽4米的普通板材，对于不锈钢、合金钢、猛钢等同等厚度应该选用稍大一些的剪板机型号。应用于对各种金属资料根据不同需要进行直接剪切，主要适用于钢铁制造、船舶、汽车、集装箱制造、开关电器、机械制造以及轻工等行业。
设备特点：
1、QC11Y-25x4000液压闸式剪板机-25mm厚4米剪板机采用先进的集成式液压系统，可靠性好。
2、采用三点支承滚动导轨，消除支承间隙，提高剪切质量。

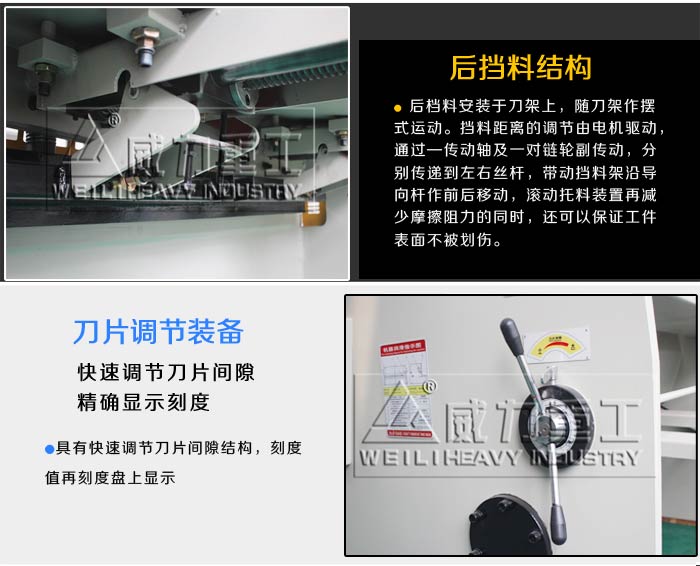

3、机动后挡料，手动微调，数字显示；刀片间隙由手动轮调整，迅速、准确、方便。
4、矩形刀片，四个刃口均可使用，使用寿命长；剪切角可调，减少板料扭曲变形。
5、上刀架采用内倾结构，便于落料，并能提高工作的精度。
6、有分段剪切的功能；具有灯光对线功能；后托料装置（可另选配置）。
QC11Y-25x4000液压闸式剪板机技术参数：（供参考）| 机床型号 | 可剪板厚 | 可剪板宽 | 行程次数 | 后挡料范围 | 剪切角 | 主电机功率 |
| mm | mm | min -1 | mm | ° | kw | |
| 25×2500 | 25 | 2500 | 6-10 | 800 | 0.5-3.5 | 37 |
| 25×3200 | 25 | 3200 | 6-10 | 800 | 0.5-3.5 | 37 |
| 25×4000 | 25 | 4000 | 6-10 | 1000 | 0.5-3.5 | 37 |
QC11Y-25x4000液压闸式剪板机-25mm厚4米剪板机厂家实物：

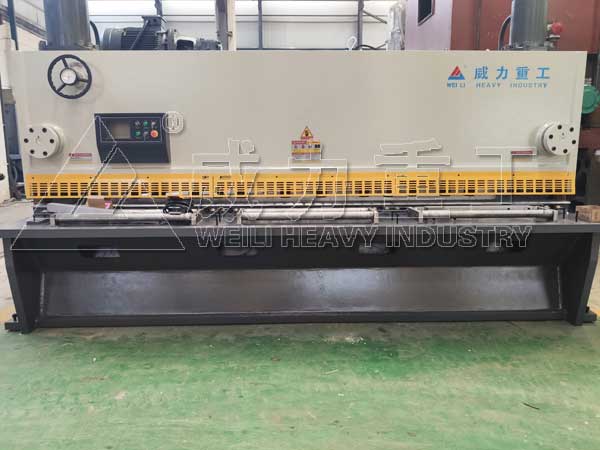

25x4000液压闸式剪板机

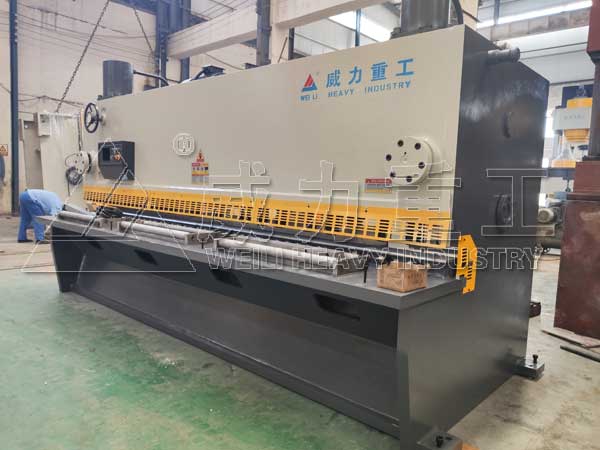

25mm厚2.5米液压闸式剪板机
安装示意及注意事项：
1、安装前的检查
QC11Y-25x4000液压闸式剪板机-25mm厚4米剪板机安装前应先根据装箱单检查各零部件、标准件数量是否正确，根据总装图，确定零部件的安装位置，根据地基图的要求，检查地基的浇注情况。
2、机器的安装
QC11Y-25x4000液压闸式剪板机-25mm厚4米剪板机应按地基图的要求，安装在坚固的地基上，调正水平，紧固地脚螺栓，再进行电气控制部分的接线和液压部分的管路安装。
3、机器的安装检查
机器安装完成后，需进一步检查机器各联接处的紧固情况及各运动部位是否灵活，电气控制部分的接线和接地线是否正常，液压部分的管路接头是否完好，各润滑点是否加足油，以待试车。

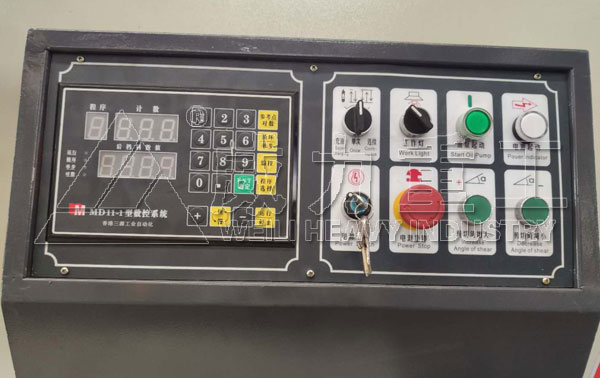

QC11Y液压闸式剪板机的简易数控系统
电气控制集中可靠：
1、QC11Y-25x4000液压闸式剪板机-25mm厚4米剪板机动力设施均设于机身内，通过对控制面板上的按钮进行操作来控制和实现。
2、设有脚踏开关，可通过其直接对剪切动作进行操作，方便快捷。
3、主要电气元件选用国内外知名产品。
4、电气与机械联锁的带开关活动式安全防护栏，可保护操作者的安全，并能清楚的看到剪切的情形，既安全，又方便。
5、采用熔断器来对控制电路的短路进行保护。
6、电机的过载和短路，通过空气开关进行保护。
7、操作面板和脚踏开关，均设有急停开关按钮，在操作错误时，可及时停机。
设备工作环境：

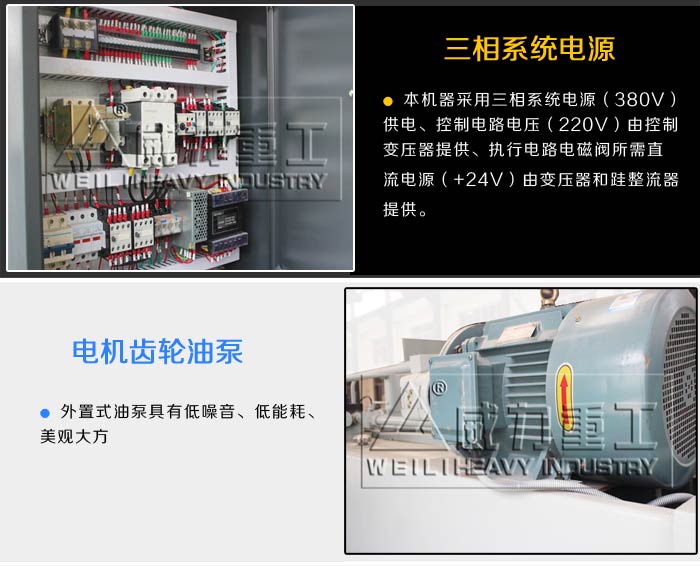

电源要求：三相四线制、380V、50Hz
安装场地：干净、灰尘少
最高气温： 40ºC
最低气温： -5ºC
相对温度： 55—85%
海拔： 1000M以下
QC11Y-25x4000液压闸式剪板机-25mm厚4米剪板机具有足够的强度和刚度、噪音低、运行平稳、抗震性能好，在此环境条件下，可连续运行16小时以上。
QC11Y-25x4000液压闸式剪板机-25mm厚4米剪板机安全使用方法：
1、首先是接通电源，在控制面板上打开开关，再启动油泵，这样你就听到油泵的转动声音了。(此时机器不动作)
2、行程调节，使用必须要注意调节行程，在折弯前一定要测试。它的上模下行至底部时必须保证有一个板厚的间隙。否则会对模具机器造成损坏。行程的调节也是有电动快速调整。
3、折弯槽口选择，一般要选择板厚的8倍宽度的槽口。如折弯4mm的板料，需选择32左右的槽口。
4、后挡料调整一般都有电动快速调整和手动微调。
5、踩下脚踏开关开始剪切。
咨询：QC11Y-25x4000液压闸式剪板机-25mm厚4米剪板机
