液压板料折弯机属于钣金加工设备，是一种能够对薄板进行折弯的机器。生产液压板料折弯机设备厂家很多，WC67Y- 200T/3200液压折弯机 _200吨3.2米折弯机是其中比较常用机型，山东威力重
订购热线: 18306370898 立即咨询
液压板料折弯机属于钣金加工设备，是一种能够对薄板进行折弯的机器。生产液压板料折弯机设备厂家很多，WC67Y-200T/3200液压折弯机_200吨3.2米折弯机是其中比较常用机型，山东威力重工机床有限公司设计生产有多种规格型号的折弯机、配套剪板机设备，采购可来公司考察，或电话咨询张经理：18306370898（可加微信）
WC67Y-200T/3200液压折弯机_200吨3.2米折弯机结构特点：
1、采用全钢焊结构，具有足够的强度和刚性；
2、液压上传动，机床两端的油缸安置于滑块上，直接驱动滑动工作；
3、滑块同步机构采用扭轴强迫同步；
4、采用机械档块结构，稳定可靠；
5、滑块行程机动快速调，手动微调，计数器显示；
6、斜楔式的挠度补偿机构，以保证获得较高的折弯精度。
WC67K系列液压板料折弯机组成：
一、整机结构
WC67Y-200T/3200液压折弯机_200吨3.2米折弯机采用整机焊接结构，机架由左右墙板、工作台、油箱、撑挡、同步轴及滑块等组成。
二、液压折弯机的结构介绍：
1、滑块部分：采用液压传动，滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上，通过液压使活塞（杆）带动滑块上下运动，机械挡块由数控系统控制调节数值；
2、工作台部分：由按钮盒操纵，使电动机带动挡料架前后移动，并由数控系统控制移动的距离，其小读数为0.01毫米（前后位置均有行程开关限位）；
3、同步系统：该机由扭轴、摆臂、关节轴承等组成的机械同步机构，结构简单，性能稳定可靠，同步精度高。机械挡块由电机调节，数控系统控制数值；
4、挡料机构：液压板料折弯机挡料采用电机传动，通过链操带动两丝杆同步移动，数控系统控制挡料尺寸。
WC67Y-200T/3200液压折弯机_200吨3.2米折弯机厂家实物图：

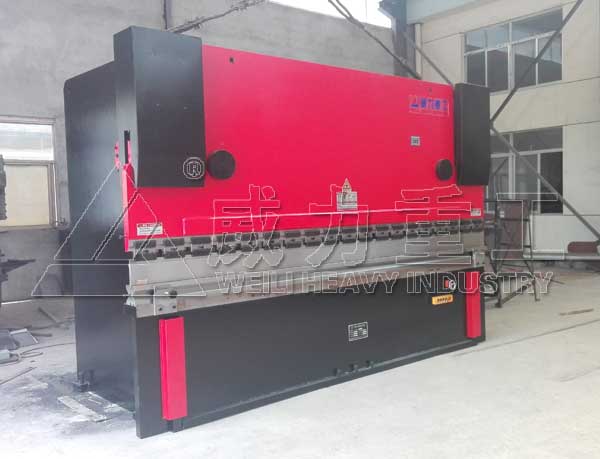

200吨3.2米液压板料折弯机

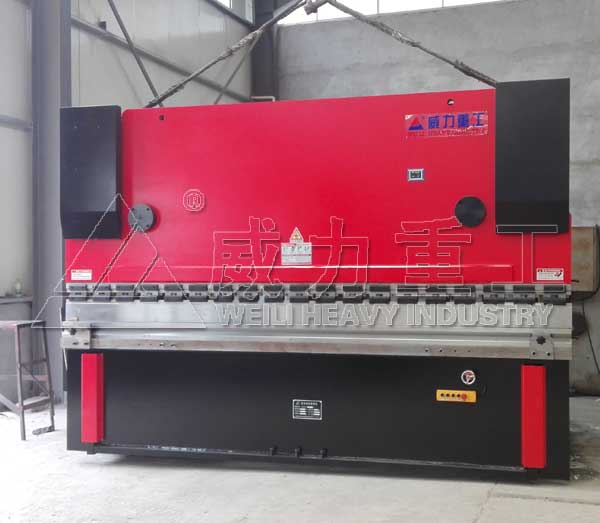

WC67Y-200T/3200液压折弯机

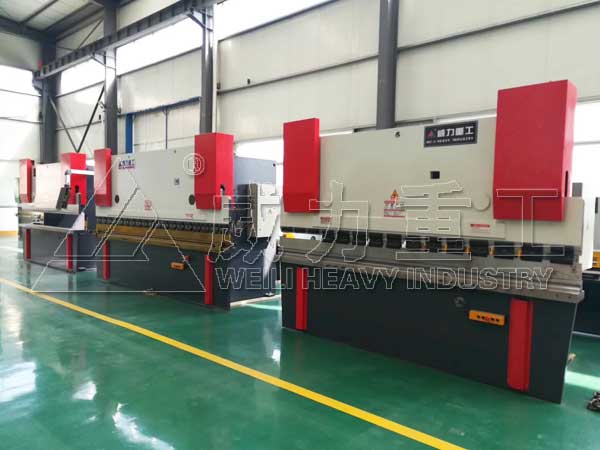

液压折弯机厂家车间现货
200吨3.2米液压折弯机技术参数：
| 液压折弯机型号 | 公称压力KN | 工作台长度mm | 立柱间距mm | 喉口深度mm | 滑块行程mm | 最大开启高度mm | 电机功率KW |
外形尺寸 mm |
| WC67Y-200T/3200 | 2000 | 3200 | 2600 | 320 | 200 | 470 | 15 | 3260×1980×3100 |
| WC67Y-200T/4000 | 2000 | 4000 | 3200 | 320 | 200 | 470 | 15 | 4080×2050×3300 |
200吨3.2米液压折弯机安全操作步骤：
1、启动前须认真检查电机、开关、线路和接地是否正常和牢固，检查设备各操纵部位、按钮是滞在正确位置。
2、由板料折弯力数或折弯力计算公式得出工件的折弯力，工件折弯力不得大于1000KN。
3、开机前应将WC67Y-200T/3200液压折弯机_200吨3.2米折弯机上、下模具清理、擦拭干净。
4、折弯狭板料时，应将系统工作压力适当降低，以免损坏模具。
5、WC67Y-200T/3200液压折弯机_200吨3.2米折弯机折弯前，应将上下模具间的间隙调整均匀一致。
6、检查油箱油位，启动油泵检查液压管道、油泵有无异常。
7、折弯时，不可将手放在模具间，狭长小料不可用手扶。一次只许折弯一块料，不许多块分节同时折弯。
8、调节滑块行程时，应保证调量小于100，以免损坏机器。
9、按所折板料厚度、选择适当模口，模口尺寸一般等于或大于8倍板料厚度。
10、检查托料架、挡料架及滑块上有无异物，如有异物，应清理干净。
